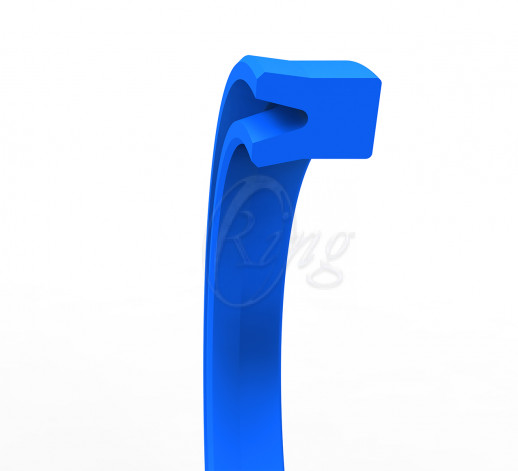

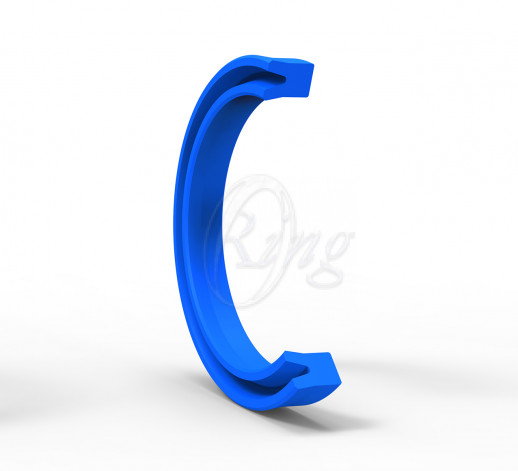

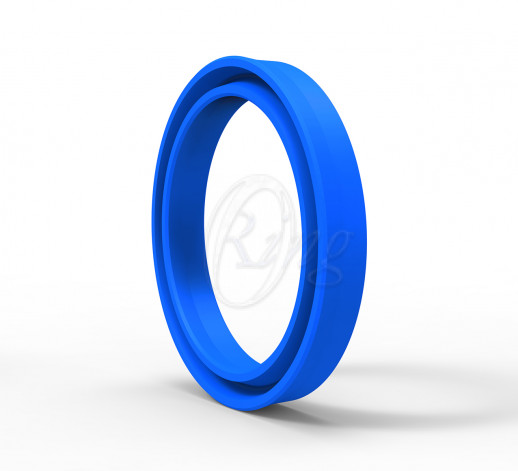

K21 – уплотнение поршня-штока одностороннего действия с симметричными кромками, для использования, как для уплотнения штока, так и поршня.
ПРЕИМУЩЕСТВА ПРОДУКТА
• Превосходный статический и динамический уплотняющий эффект
• Широкий диапазон размеров
• Простой монтаж в закрытые канавки
• Простая конструкция канавки
• Экономически выгодное уплотнение
ПРИМЕНЕНИЕ
Строительная техника, вилочные погрузчики, литьевые машины, сельскохозяйственная техника, грузовые платформы и стандартные цилиндры.
| ||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||
| ШЕРОХОВАТОСТЬ ПОВЕРХНОСТИ | Ra | Rmax | |
| Поверхность Скольжения ?D-?d | <=0.4 ?m | <=3.2 ?m | |
| Ширина Канавки ?Db-?dp | <=1.6 ?m | <=10 ?m | |
| Глубина Канавки B | <=3.2 ?m | <=16 ?m | |
| Примечание: рекомендуется, чтобы рабочая поверхность материала составляла от 50% до 90% контактной поверхности. | |||
УСТАНОВКА
Легко монтируется в закрытые канавки в соответствии с минимальными значениями диаметра, которые приведены в таблице ниже. При значениях, превышающих приведенные в таблице, следует использовать открытые канавки или специальные монтажные инструменты. Очень важно, чтобы монтажные инструменты были из мягкого материала и не имели острых краев. Перед установкой уплотнение должно быть смазано маслом системы.
| МИНИМАЛЬНЫЕ ЗНАЧЕНИЯ ДИАМЕТРА ДЛЯ ЗАКРЫТОГО ТИПА КАНАВОК | |||||||
| (D-d)/2 (mm) | 4 | 5 | 6 | 7.7 | 10 | 12.5 | 15 |
| dmin (mm) | 25 | 30 | 40 | 50 | 80 | 100 | 105 |
| ||||||||
| ДОПУСТИМЫЙ УПЛОТНИТЕЛЬНЫЙ ЗАЗОР | |||
| NBR | Smax (mm) | ||
| t=(D-d)/2 | 50 Bar | 100 Bar | 150 Bar |
| t<=5 | 0.40 | 0.20 | 0.10 |
| t>5 | 0.45 | 0.25 | 0.15 |
| PU | Smax (mm) | ||
| t=(D-d)/2 | 150 Bar | 250 Bar | 400 Bar |
| t<=5 | 0.30 | 0.20 | 0.15 |
| t>5 | 0.35 | 0.25 | 0.20 |
Примечание: Максимальное значение уплотнительного зазора, которое возникает на негерметичной стороне уплотнения, имеет существенное значение для функции уплотнения, поэтому, очень важно использовать значение S ниже, чем вышеуказанные числа. | |||
Тип профиля | K21 |
Размер (мм) | 28x36x5.80 |
Материал | PU |
