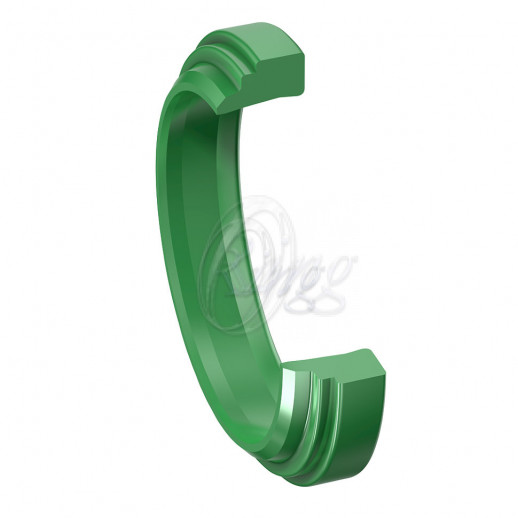

A19005P5008

Основная цель грязесъемного кольца профиля A1 — предотвращать попадание пыли, грязи, песчинок и металлической стружки внутрь системы. Это достигается благодаря специальной конструкции, которая в основном помогает избежать появления царапин, защищает направляющие части и, тем самым, продлевает срок службы уплотнений.Увеличенный размер уплотнений по внешнему радиусу, обеспечивает плотное прилегание в канавке, предотвращая проникновение инородных частиц и влаги. Грязесъемное кольцо A1 обеспечивает технически плотное закрытие цилиндра, не требующее ни фиксирующих винтов, ни скоб. Нет жестких требований к точности и дополнительных металлических вставок. В этом случае удается избежать коррозии, которая может наблюдаться с грязесъемниками в металлическом корпусе. Для посадочной канавки также не требуются высокоточные заходные фаски.Если необходимы количества меньшие стандартных или промежуточные диаметры, то они могут быть выточены из следующего по величине размера с таким же поперечным сечением (см. раздел «Монтаж»).

Особенности

• Хорошая износостойкость.
• Устойчивость к высоким темпера-турам в случае подбора соответсвующего материала
• Превосходная устойчивость к средам в случае подбора соответствующего материала
• В наличии имеются материалы,соответствующие специальным требованиям химической промышленности
• В наличии имеются подходящие материалы, соответствующие специальным требованиям пищевой промышленности
• Типоразмеры в соответствии с DIN ISO 6195, Тип E
• Геометрия изделия предотвращает скопление грязи на внутренней рабочей поверхности цилиндра.• Установка в закрытых или срезанных посадочных канавках.

Область применения

Грязесъемное кольцо профиля A1 рассчитано для работающих продольно штоков в гидравлических и пневматических цилиндрах, плунжерах и направляющих штоков.

• Рабочая температура -35 °C до +100 °C
• Скорость перемещения <= 2 м/с
• Материал
  • Стандартный материал — эластомер на основе нитрильного каучука (NBR) c твердостью приблизительно 90 по Шору А.
    Грязесъемное кольцо профиля A1 NBR устойчиво к смазочным жирам и маслам, гидравлическим маслам, HFA-, HFB-, HFC-средам, нефти и нефтепродуктам, воде и щелочным растворам.
• Инструкция по монтажу
• Грязесъемное кольцо профиля A1 поставляется в виде цельного уплотнения. Следует избегать любого давления на заднюю часть кольца. Промежуточные размеры могут быть легко выточены из следующего по величине кольца с таким же поперечным сечением. Кольцо режется под углом 90° на заданную величину новых диаметров (+ 2 до 3 % на допуск). Благодаря допуску уплотнение будет плотно входить без возникновения зазора. Нет необходимости использовать клей. Грязесъемное кольцо легко запрессовывается в канавку и плотно держится в ней.В случае особых условий эксплуатации (специфических нагрузок, связанных с давлением, температурой, скоростями, использованием в воде, жидкостях HFA, HFB и т. д.), пожалуйста, свяжитесь с нашей консультационной службой для того, чтобы подобрать материал и конструкцию, наиболее подходящие для ваших требований к применению.
