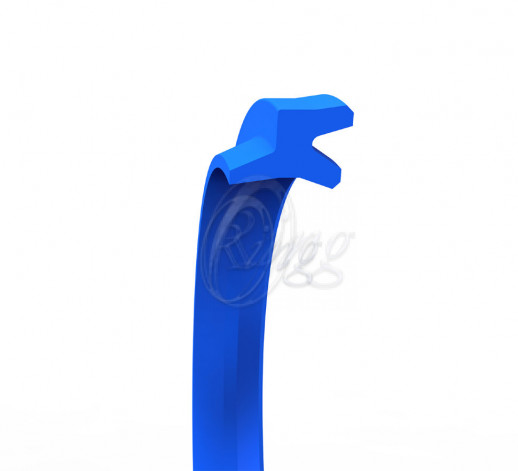

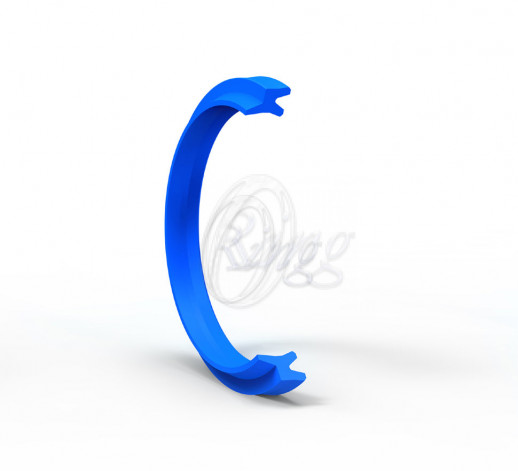

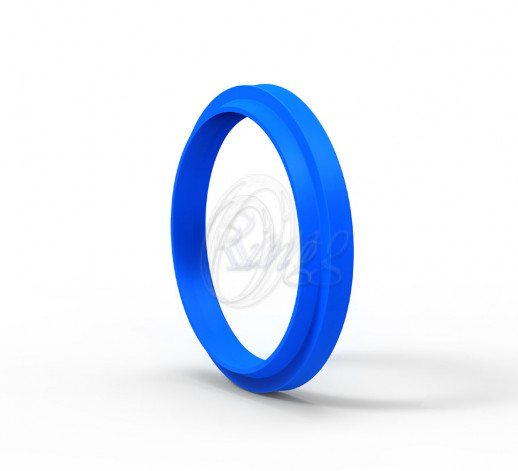

K27-060/3 PU
Поставщик Европейских уплотнений
г. Санкт-Петербург

пр. Луначарского 72 к 1 офис 2А

K27 - двойной грязесъемник одностороннего действия, который препятствует попаданию инородных частиц в гидравлические цилиндры. Кромка спроектирована особым образом – она надежно удаляет грязь, но оставляет слой смазки на штоке.

Характеристики:

Размер (мм)
60.3X68.9X6.3/8.7
Материал
PU
Тип профиля
K27
Производитель
Kastas
Все характеристики
Артикул16885
0
Санкт-Петербург:Под заказ

K27 - двойной грязесъемник одностороннего действия, который препятствует попаданию инородных частиц в гидравлические цилиндры. Кромка спроектирована особым образом – она надежно удаляет грязь, но оставляет слой смазки на штоке.

Преимущества изделия

  • Хорошо очищает
  • Широкий диапазон размеров
  • Не скручивается в корпусе благодаря форме сечения
  • Легко монтируется без использования специального инструмента
  • Двойная кромка обеспечивает дополнительную защиту от попадания
    крупных частиц грязи в систему гидравлических механизмов
  • Благодаря особенностям конструкции, грязесъемник надежно
    удаляет грязь и оставляет слой смазки на втянутом штоке

Область применения

Главным образом используется в гидравлических механизмах:

  • строительной техники,
  • вилочных погрузчиков,
  • сельскохозяйственной техники,
  • литьевых машин,
  • в стандартных цилиндрах.

Используемые материалы

НАИМЕНОВАНИЕ КОД МАТЕРИАЛА
NBR90 SHORE ANB 9001
PU92 SHORE APU 9201

Условия эксплуатации

ВНЕШНЯЯ СРЕДАMAX
ДАВЛЕНИЕ
(Bar)
MAX
ТЕМПЕРАТУРА
(°C)
MAX
СКОРОСТЬ
(m/sn)
MAX
ДАВЛЕНИЕ
(Bar)
MAX
ТЕМПЕРАТУРА
(°C)
MAX
СКОРОСТЬ
(m/sn)
NBR PU
Минеральные масла (DIN 51524)--30 / +1051.0--30 / +1001.0
HFA и HFB-+5 / +601.0-+5 / +501.0
HFC--30 / +601.0--30 / +401.0

Примечание: приведенные выше данные являются максимальными значениями
и не могут быть использованы одновременно.

Шероховатость поверхности

Ra (?m)Rмах (?m)
Поверхность скольжения ?d<= 0.4<= 3.2
Ширина канавки ?D<= 1.6<= 10.0
Глубина канавки S1<= 3.2<= 16.0

Рекомендации по установке

Как правило, грязесъемник легко устанавливается в неразъемный корпус, при этом его необходимо изогнуть в форму почки. Очень важно, чтобы монтажные инструменты были из мягкого материала и не имели острых краев. Перед установкой грязесъемник должен быть смазан маслом системы.

Общие замечания

Двойной грязесъемник К27 необходимо использовать в комбинации с соответствующими уплотнениями штока, чтобы избежать гидродинамического давления или падения давления. Между уплотнением и грязесъемником необходимо сделать отверстие для предотвращения повышения давления (см. в разделе Гидравлические уплотнительные элементы - Примеры конструкций). Грязесъемники К27 могут изготавливаться на заказ из материала FKM для применения в специальных условиях, требующих высоких температур.

Материал
PU
Размер (мм)
60.3X68.9X6.3/8.7
Тип профиля
K27
Производитель
Kastas
