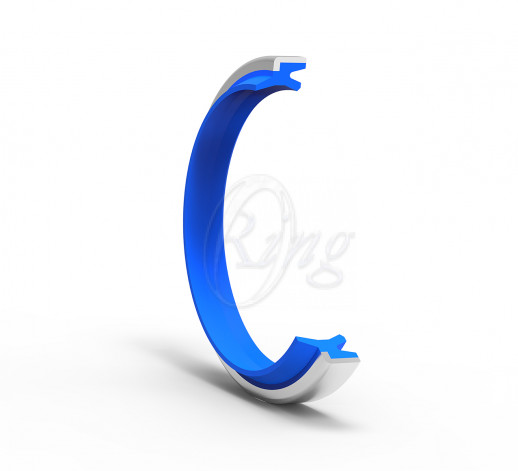

K12 - двойной грязесъемник одностороннего действия, который препятствует попаданию инородных частиц в гидравлические системы благодаря конструкции кромок, предотвращая износ и повреждение всех внутренних компонентов, включая уплотнения.
Преимущества изделия
- Превосходно очищает
- Аксиально-открытая, удобная конструкция канавки
- Применяется в тяжелых условиях эксплуатации
благодаря хорошим механическим свойствам материала PU. - Кромка грязесъемника надежно удаляет грязь и
оставляет слой смазки на втянутом штоке - Компактная конструкция
- Двойная кромка обеспечивает дополнительную защиту
от попадания частиц в цилиндр
Область применения
Главным образом используется в гидравлических механизмах:
- строительной техники малой и средней мощности,
- сельскохозяйственной техники,
- вилочных погрузчиков,
- опорных и стандартных цилиндров.
Используемые материалы
НАИМЕНОВАНИЕ | КОД МАТЕРИАЛА | |
PU | 95 SHORE A | PU 9501 |
СТАЛЬ | ST 37 | FE 9901 |
Условия эксплуатации
ВНЕШНЯЯ СРЕДА | MAX ТЕМПЕРАТУРА (°C) | MAX СКОРОСТЬ (m/sn) |
Минеральные масла (DIN 51524) | -30 / +100 | 1.0 |
HFA и HFB | +5 / +50 | 1.0 |
HFC | -30 / +40 | 1.0 |
Примечание: приведенные выше данные являются максимальными значениями
и не могут быть использованы одновременно.
Шероховатость поверхности
Ra (?m) | Rмах (?m) | |
Поверхность скольжения ?d | <= 0.4 | <= 3.2 |
Ширина канавки ?D | <= 1.6 | <= 10.0 |
Глубина канавки S1 | <= 3.2 | <= 16.0 |
Рекомендации по установке
Грязесъемник запрессовывается в аксиально-открытый корпус. При этом необходимо использовать специальное оборудование. Очень важно, чтобы монтажные инструменты были из мягкого материала и не имели острых краев. Перед установкой грязесъемник должен быть смазан маслом системы.
Материал | PU |
Размер (мм) | 20X32X6/9 |
Тип профиля | K12 |
Производитель | Kastas |
