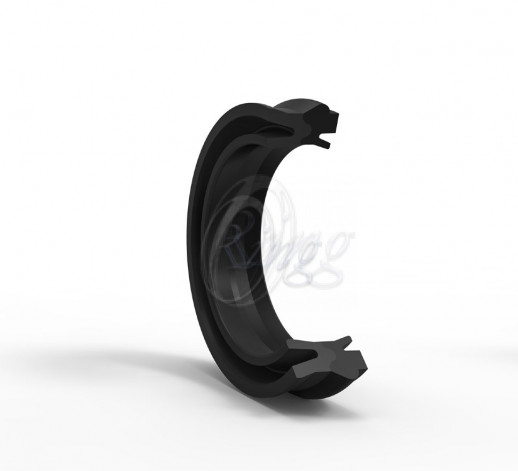

К56 - пневматическое уплотнение штока одностороннего действия, состоящее из двух частей: одного уплотнительного элемента из нитрильного каучука и одного маслосъемного профильного кольца из сложного полиэфирного эластомера.
ПРЕИМУЩЕСТВА ПРОДУКТА
• Хорошо удаляет скрап благодаря специальной форме и материалу
• Высокое сопротивление изменениям рабочей температуры
• Превосходный эффект уплотнения
• Низкий статический и динамический коэффициент трения
ПРИМЕНЕНИЕ
Пневматические цилиндры.
| ||||||||||
| ||||||||||
| ||||||||||
Примечание: Приведенные выше данные являются максимальными значениями и не могут быть использованы одновременно.
| ШЕРОХОВАТОСТЬ ПОВЕРХНОСТИ | Rmax |
| Поверхность Скольжения ?d | <=4 ?m |
| Ширина Канавки ?D | <=10 ?m |
| Глубина Канавки B1 | <=15 ?m |
УСТАНОВКА
Уплотнение может монтироваться в закрытые канавки вручную. Для осевой установки в корпус К56 не требует дополнительного элемента, такого как пружинное кольцо. Мы рекомендуем использовать специальные монтажные инструменты. Очень важно, чтобы монтажные инструменты были из мягкого материала и не имели острых краев. Перед установкой уплотнение штока должно быть смазано маслом системы.
ПРИМЕЧАНИЯ
Для применения в специальных условиях, требующих высоких температур, К56 может быть произведено из материалов FKM и PTFE.
Тип профиля | K56 |
Материал | NBR/TPE |
Размер (мм) | 45X55X11,5 |
