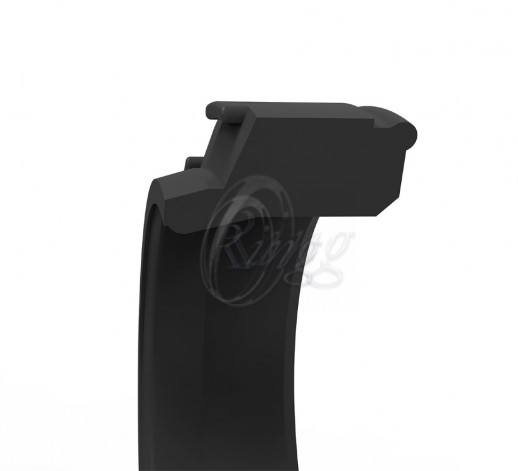

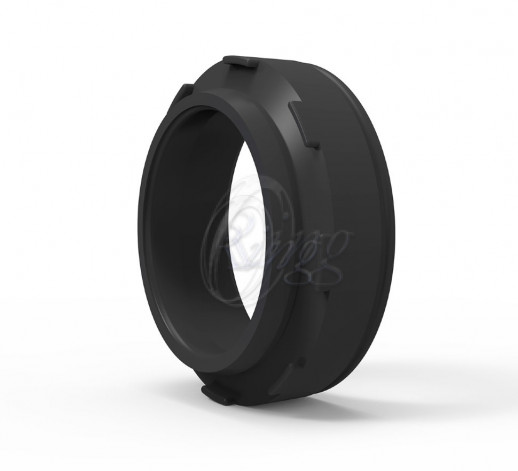

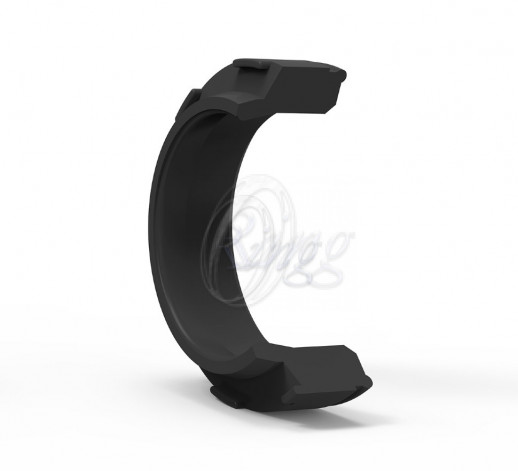

К53 – пневматическое амортизирующее уплотнение особой конструкции с выступами и проходными сечениями для амортизации в конце хода поршня в пневматических цилиндрах.
ПРЕИМУЩЕСТВА ПРОДУКТА
• Легко монтируется
• Хорошая амортизация благодаря проходным сечениям и автоматическому центрированию
• Может работать в тяжелых условиях эксплуатации
ПРИМЕНЕНИЕ
Пневматические цилиндры.
| МАТЕРИАЛ | КОД | ||
| NBR | 90 SHORE A | NB9001 | |
| PU | 92 SHORE A | PU9201 | |
| ||||||||||||||||||||
| ||||||||||||||||||||
Примечание: Приведенные выше данные являются максимальными значениями и не могут быть использованы одновременно.
| ШЕРОХОВАТОСТЬ ПОВЕРХНОСТИ | Rmax |
| Поверхность Скольжения ?d | <=4 ?m |
| Ширина Канавки ?D | <=10 ?m |
| Глубина Канавки B | <=15 ?m |
УСТАНОВКА
Уплотнение может монтироваться в закрытые канавки вручную. Очень важно, чтобы монтажные инструменты были из мягкого материала и не имели острых краев. Перед установкой уплотнительный элемент должен быть смазан маслом системы.
ПРИМЕЧАНИЯ
Для применения в специальных условиях, требующих высоких температур, К53 может быть произведено из материала FKM.
Тип профиля | K53 |
Материал | NBR |
Размер (мм) | 40X50X6,2/7,8 |
