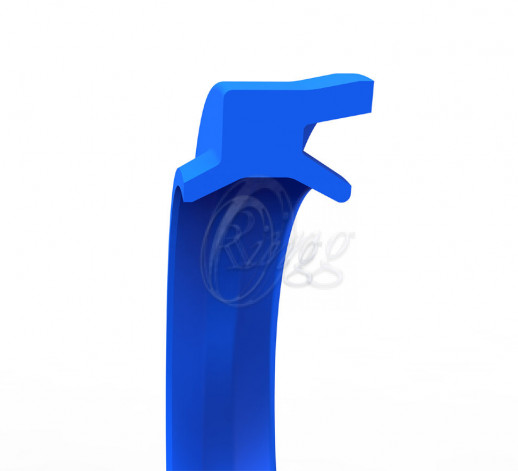

К52 – пневматический грязесъемник одностороннего действия, который препятствует попаданию инородных частиц в гидравлические цилиндры. Особая конструкция кромки позволяет использовать К52 в качестве, как уплотнения штока, так и грязесъемника.
ПРЕИМУЩЕСТВА ПРОДУКТА
• Превосходный эффект уплотнения
• Превосходный эффект очистки
• Низкий статический и динамический коэффициент трения
• Компактное
• Высокая износостойкость
ПРИМЕНЕНИЕ
Компактные и специальные маленькие цилиндры.
| МАТЕРИАЛ | КОД | ||
| NBR | 90 SHORE A | NB9001 | |
| PU | 92 SHORE A | PU9201 | |
| ||||||||||
| ||||||||||
| PU | |
| СРЕДА | Очищенный, сухой и обезжиренный сжатый воздух |
| ТЕМПЕРАТУРА | -30°C +80 °C |
| ДАВЛЕНИЕ | <=16 Bar |
| СКОРОСТЬ | <=1.0 m/sn |
Примечание: Приведенные выше данные являются максимальными значениями и не могут быть использованы одновременно.
| ШЕРОХОВАТОСТЬ ПОВЕРХНОСТИ | Rmax |
| Поверхность Скольжения ?d | <=4 ?m |
| Ширина Канавки ?D | <=10 ?m |
| Глубина Канавки B | <=15 ?m |
УСТАНОВКА
Уплотнение может монтироваться в закрытые канавки вручную. Для осевой установки в корпус К52 не требует дополнительного элемента, такого как пружинное кольцо. Мы рекомендуем использовать специальные монтажные инструменты. Очень важно, чтобы монтажные инструменты были из мягкого материала и не имели острых краев. Перед установкой уплотнительный элемент должен быть смазан маслом системы.
ПРИМЕЧАНИЯ
Для применения в специальных условиях, требующих высоких температур, К52 может быть произведено из материала FKM.
Тип профиля | K52 |
Материал | PU |
Размер (мм) | 16X20,5X3,7/4 |
