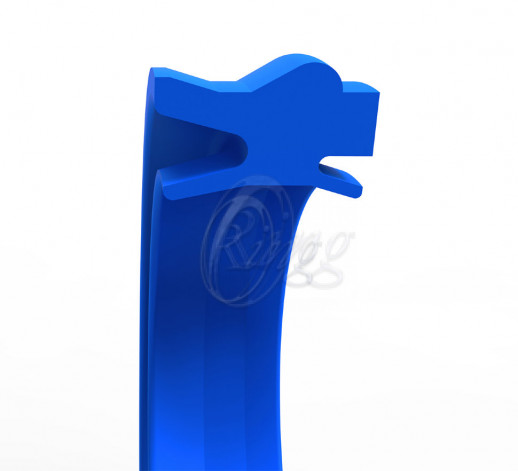

К51 – пневматическое уплотнение штока одностороннего действия специальной конструкции, при которой не требуется дополнительный элемент для осевой установки в корпус.
ПРЕИМУЩЕСТВА ПРОДУКТА
• Превосходный эффект уплотнения
• Компактное
• Легко монтируется в открытые канавки
• Широкий диапазон размеров
• Экономически выгодное уплотнение
• Высокая износостойкость
ПРИМЕНЕНИЕ
Пневматические цилиндры.
| ||||||||
| ||||||||
| ||||||||
Примечание: Приведенные выше данные являются максимальными значениями и не могут быть использованы одновременно.
| ШЕРОХОВАТОСТЬ ПОВЕРХНОСТИ | Rmax |
| Поверхность Скольжения ?d | <=4 ?m |
| Ширина Канавки ?D | <=10 ?m |
| Глубина Канавки | <=15 ?m |
УСТАНОВКА
Уплотнение может монтироваться в закрытые канавки вручную. Для осевой установки в корпус К51 не требует дополнительного элемента, такого как пружинное кольцо. Мы рекомендуем использовать специальные монтажные инструменты. Очень важно, чтобы монтажные инструменты были из мягкого материала и не имели острых краев. Перед установкой уплотнительный элемент должен быть смазан маслом системы.
Тип профиля | K51 |
Материал | PU |
Размер (мм) | 25X35X10,4 |
