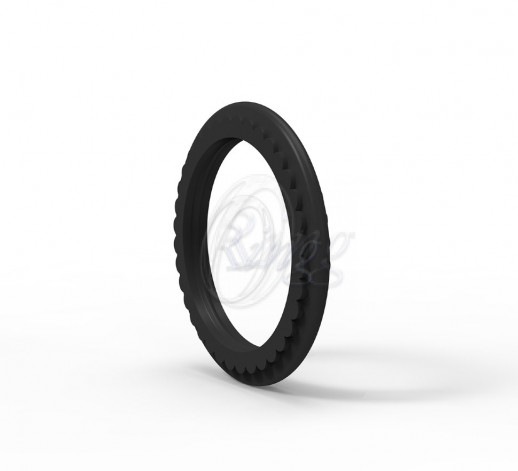

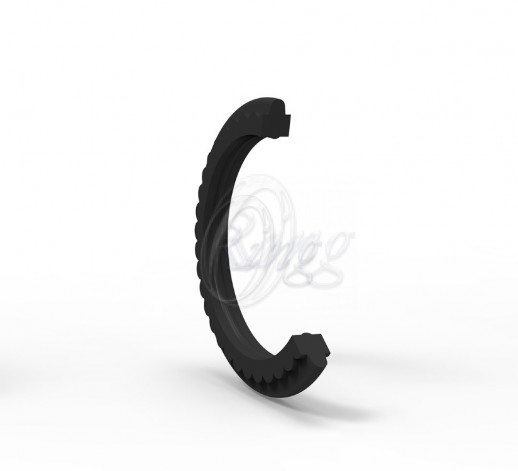

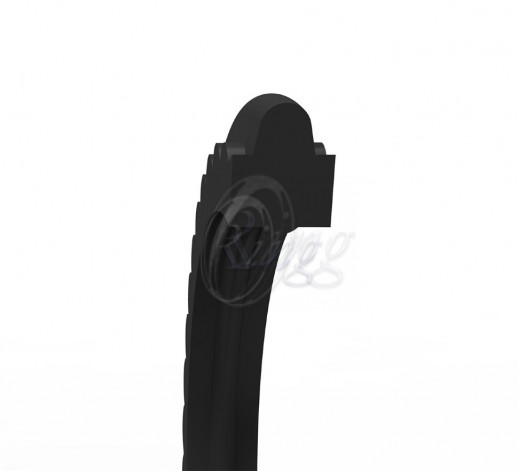

К63 - пневматическое уплотнение поршня двустороннего действия, предназначенное для работы при низком уровне осевой высоты корпуса.
ПРЕИМУЩЕСТВА ПРОДУКТА
• Легко монтируется
• Низкий коэффициент трения
• Превосходный эффект уплотнения
ПРИМЕНЕНИЕ
Пневматические цилиндры с коротким ходом и клапаны.
| МАТЕРИАЛ | КОД | ||
| NBR | 70 SHORE A | NB7001 | |
| |||||||||
| |||||||||
Примечание: Приведенные выше данные являются максимальными значениями и не могут быть использованы одновременно.
| ШЕРОХОВАТОСТЬ ПОВЕРХНОСТИ | Rmax |
| Поверхность Скольжения ?D | <=4 ?m |
| Ширина Канавки ?d | <=10 µm |
| Глубина Канавки B | <=15 µm |
УСТАНОВКА
K63 можно зафиксировать в имеющиеся канавки корпуса вручную. В случае использования монтажных инструментов, убедитесь, что они из мягкого материала и не имеют острых краев. Перед установкой уплотнительный элемент должен быть смазан маслом системы. Следует использовать специальную смазку на поверхности скольжения, на случай, если среда высохнет.
ПРИМЕЧАНИЯ
Для применения в специальных условиях, требующих высоких температур, K63 может быть произведено из материала FKM.
Тип профиля | K63 |
Материал | NBR |
Размер (мм) | 12X7,4X1,8 |
