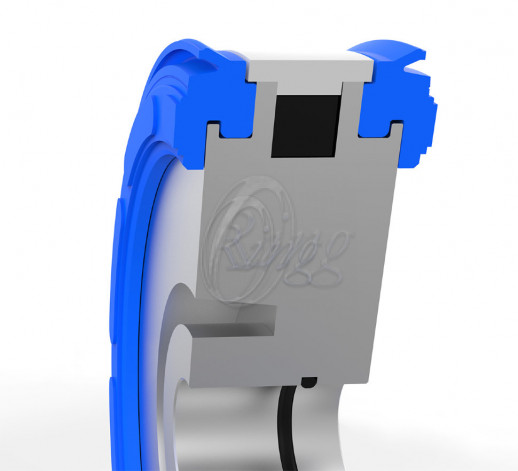

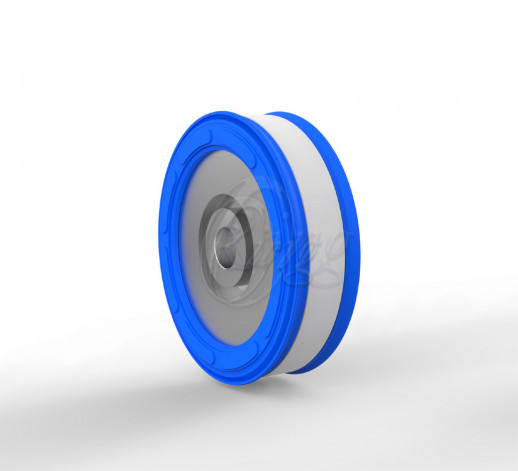

К58 - комплект уплотнений двустороннего действия, состоящий из пяти частей: алюминиевого корпуса, двух эластичных уплотнительных элементов, одного направляющего кольца, одного магнита и резинового кольца для внутреннего уплотнения.
ПРЕИМУЩЕСТВА ПРОДУКТА
• Готовый для монтажа цельный поршень
• Низкий коэффициент трения и плавной ход благодаря форме уплотнительной кромки
• Легко крепится к штоку поршня без помощи дополнительных уплотнительных элементов
• Статическое уплотнение на внутреннем диаметре
• Легко монтируется
• Длительный срок службы
ПРИМЕНЕНИЕ
Все пневматические цилиндры с регулированием длины хода.
| МАТЕРИАЛ | КОД | ||
| PU | 92 SHORE A | PU9201 | |
| POM | PM9901 | ||
| АЛЮМИНИЙ | AL9901 | ||
| МАГНИТ | MK9901 | ||
| NBR | 70 SHORE A | NB7001 | |
| |||||||||
| |||||||||
Примечание: Приведенные выше данные являются максимальными значениями и не могут быть использованы одновременно.
|
| Поверхность Скольжения | <=4 ?m |
УСТАНОВКА
К58 устанавливается на поршневом штоке с прокладочными шайбами и фиксируется крепежом. Гайка должна быть зафиксирована от раскручивания. Поверхность скольжения и диаметр цилиндра должны быть смазаны маслом, которое при установке не должно вступать в реакцию с уплотнительным элементом.
ПРИМЕЧАНИЯ
Для применения в специальных условиях, требующих высоких температур, K58 может быть произведено из материала FKM.
Тип профиля | K58 |
Материал | PU/POM/ALUMINUM/MAGNET/NBR |
Размер (мм) | 80X12,1X21,5 |
