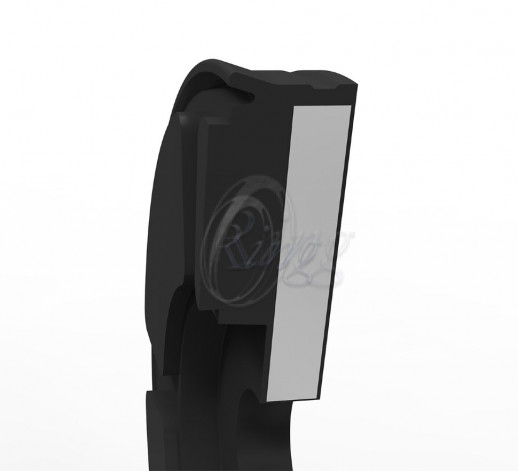

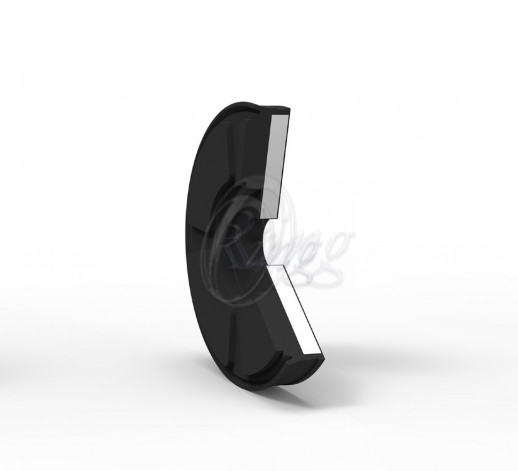

К55 - уплотнение цельного поршня одностороннего действия, которое состоит из алюминиевой пластины, вулканизированной с эластичным нитрильным каучуком c помощью специальной технологии производства.
ПРЕИМУЩЕСТВА ПРОДУКТА
• Готовый для монтажа цельный поршень
• Хорошее применение давления в конце хода отводящими каналами
• Низкий коэффициент трения и плавной ход благодаря форме уплотнительной кромки
• Легко крепится к штоку поршня без помощи дополнительных уплотнительных элементов
• Экономически выгодное уплотнение
ПРИМЕНЕНИЕ
Стандартные пневматические цилиндры и рынок запчастей.
| МАТЕРИАЛ | КОД | ||
| NBR | 70 SHORE A | NB7001 | |
| АЛЮМИНИЙ | AL9901 | ||
| |||||||||
| |||||||||
Примечание: Приведенные выше данные являются максимальными значениями и не могут быть использованы одновременно.
| ШЕРОХОВАТОСТЬ ПОВЕРХНОСТИ | Rmax |
| Поверхность Скольжения ?d | <=4 ?m |
УСТАНОВКА
К55 устанавливается на поршневом штоке с прокладочными шайбами и фиксируется крепежом. Гайка должна быть зафиксирована от раскручивания. Поверхность скольжения и диаметр цилиндра должны быть смазаны маслом, которое при установке не должно вступать в реакцию с уплотнительным элементом. Чтобы избежать повреждения кромок, нужно принять особые меры предосторожности.
ПРИМЕЧАНИЯ
Для применения в специальных условиях, требующих высоких температур, K55 может быть произведено из материала FKM.
Тип профиля | K55 |
Материал | NBR/ALUMINUM |
Размер (мм) | 25X7X6,4 |
