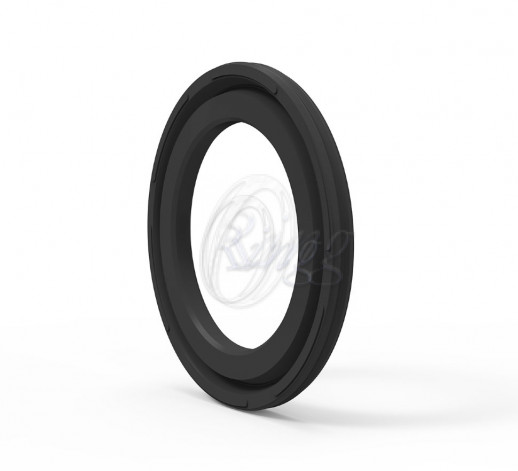

K54 - пневматическое уплотнение поршня двустороннего действия, предназначенное для использования в канавках с низким уровнем осевой высоты корпуса.
ПРЕИМУЩЕСТВА ПРОДУКТА
• Легко монтируется
• Широкий диапазон размеров
• Низкий коэффициент трения

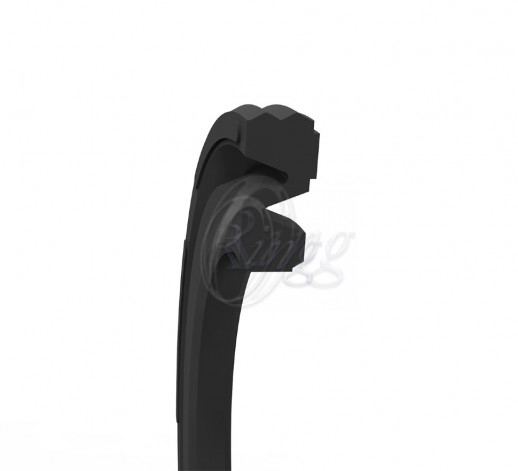

• Округлая форма уплотнения и гибкая центральная часть обеспечивают хорошую герметичность
• Низкий уровень осевой высоты корпуса
ПРИМЕНЕНИЕ
Цилиндры с коротким ходом и клапаны.
| |||||||||
| |||||||||
| |||||||||
Примечание: Приведенные выше данные являются максимальными значениями и не могут быть использованы одновременно.
| ШЕРОХОВАТОСТЬ ПОВЕРХНОСТИ | Rmax |
| Поверхность Скольжения ?d | <=4 ?m |
| Ширина Канавки ?D | <=10 ?m |
| Глубина Канавки B | <=15 ?m |
УСТАНОВКА
Уплотнение может монтироваться в неразъемный поршень вручную. Очень важно, чтобы монтажные инструменты были из мягкого материала и не имели острых краев. Перед установкой уплотнение должно быть смазано маслом системы.
ПРИМЕЧАНИЯ
Низкий осевой корпус позволяет использовать К54 в цилиндрах с коротким ходом. Для применения в специальных условиях, требующих высоких температур, К54 может быть произведено из материала FKM.
Тип профиля | K54 |
Материал | NBR |
Размер (мм) | 35X26X3 |
