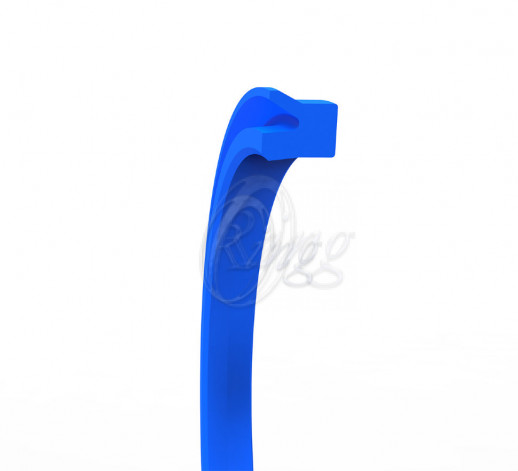

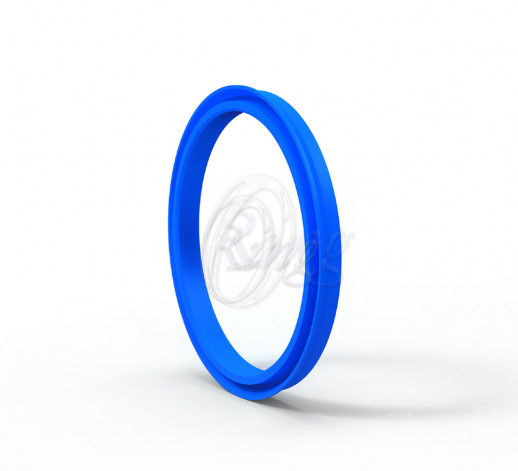

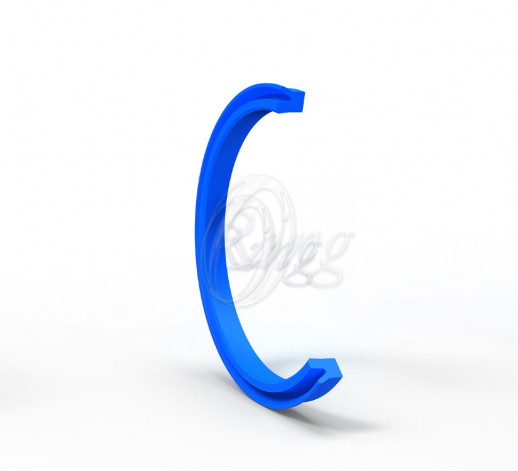

К50 – пневматическое уплотнение поршня одностороннего действия с ассиметричным профилем и с более короткой и рабочей кромкой.
ПРЕИМУЩЕСТВА ПРОДУКТА
• Надежная посадка благодаря более длинной и толстой статической уплотнительной кромке
• Низкий коэффициент трения и хорошие рабочие характеристики уплотнения благодаря форме уплотнения
• Широкий диапазон размеров
• Простая конструкция канавки
ПРИМЕНЕНИЕ
Стандартные пневматические цилиндры.
| МАТЕРИАЛ | КОД | ||
| NBR | 80 SHORE A | NB8001 | |
| PU | 80 SHORE A | PU8502 | |
| |||||||||||||
| |||||||||||||
| PU | |||
| СРЕДА |
| ||
| ТЕМПЕРАТУРА | -30°C +80 °C | ||
| ДАВЛЕНИЕ | <=16 Bar | ||
| СКОРОСТЬ | <=1.0 m/sn | ||
Примечание: Приведенные выше данные являются максимальными значениями и не могут быть использованы одновременно.
| ШЕРОХОВАТОСТЬ ПОВЕРХНОСТИ | Rmax |
| Поверхность Скольжения ?D | <=0.4 ?m |
| Ширина Канавки ?d | <=10 ?m |
| Глубина Канавки B | <=15 ?m |
УСТАНОВКА
K50 можно зафиксировать в имеющиеся канавки корпуса вручную. В случае использования монтажных инструментов, убедитесь, что они из мягкого материала и не имеют острых краев. Перед установкой уплотнительный элемент должен быть смазан маслом системы. Следует использовать специальную смазку на поверхности скольжения, на случай, если среда высохнет.
ПРИМЕЧАНИЯ
Для применения в специальных условиях, требующих высоких температур, K50 может быть произведено из материала FKM. Мы рекомендуем использовать направляющее кольцо или направляющие кольца вместе с уплотнением поршня К50.
Тип профиля | K50 |
Материал | NBR |
Размер (мм) | 125X110X9 |
