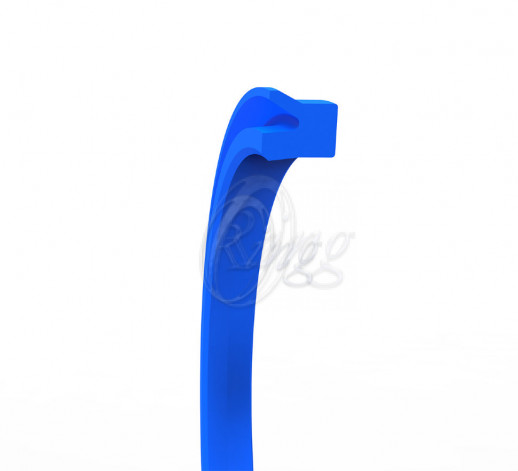

K50-040

К50 – пневматическое уплотнение поршня одностороннего действия с ассиметричным профилем и с более короткой и рабочей кромкой.

ПРЕИМУЩЕСТВА ПРОДУКТА
• Надежная посадка благодаря более длинной и толстой статической уплотнительной кромке
• Низкий коэффициент трения и хорошие рабочие характеристики уплотнения благодаря форме уплотнения
• Широкий диапазон размеров
• Простая конструкция канавки

ПРИМЕНЕНИЕ
Стандартные пневматические цилиндры.

МАТЕРИАЛ		КОД
NBR	80 SHORE A	NB8001
PU	80 SHORE A	PU8502

УСЛОВИЯ ЭКСПЛУАТАЦИИ

NBR СРЕДА Очищенный, сухой и обезжиренный сжатый воздух ТЕМПЕРАТУРА -30°C +105 °C ДАВЛЕНИЕ <=12 Bar СКОРОСТЬ <=1.0 m/sn

PU
СРЕДА	Очищенный, сухой и обезжиренный сжатый воздух
ТЕМПЕРАТУРА	-30°C +80 °C
ДАВЛЕНИЕ	<=16 Bar
СКОРОСТЬ	<=1.0 m/sn

Примечание: Приведенные выше данные являются максимальными значениями и не могут быть использованы одновременно.

ШЕРОХОВАТОСТЬ ПОВЕРХНОСТИ	Rmax
Поверхность Скольжения ?D	<=0.4 ?m
Ширина Канавки ?d	<=10 ?m
Глубина Канавки B	<=15 ?m

УСТАНОВКА

K50 можно зафиксировать в имеющиеся канавки корпуса вручную. В случае использования монтажных инструментов, убедитесь, что они из мягкого материала и не имеют острых краев. Перед установкой уплотнительный элемент должен быть смазан маслом системы. Следует использовать специальную смазку на поверхности скольжения, на случай, если среда высохнет.

ПРИМЕЧАНИЯ
Для применения в специальных условиях, требующих высоких температур, K50 может быть произведено из материала FKM. Мы рекомендуем использовать направляющее кольцо или направляющие кольца вместе с уплотнением поршня К50.
