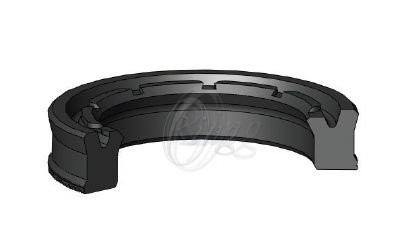

К96 – уплотнение штока одностороннего действия, имеющее специальную геометрическую форму, у которого внутренняя кромка короче наружной.
МАТЕРИАЛ | | КОД | NBR | 90 SHORE A | NB9001 |
|
УСЛОВИЯ ЭКСПЛУАТАЦИИ | СРЕДА | Минеральные масла (DIN 51524) | HFA И HFB | HFC | ТЕМПЕРАТУРА | -30°C +105°C | +5°C +60°C | -30°C +60°C | ДАВЛЕНИЕ | <=150 Bar | <=150 Bar | <=150 Bar | СКОРОСТЬ | <=0.5 m/sn | <=0.5 m/sn | <=0.5 m/sn |
|
ШЕРОХОВАТОСТЬ ПОВЕРХНОСТИ | Ra | Rmax |
Поверхность Скольжения ?d | <=0.4 ?m | <=3.2 ?m |
Ширина Канавки ?D | <=1.8 ?m | <=10 ?m |
Глубина Канавки B | <=3 ?m | <=16 ?m |
Примечание: рекомендуется, чтобы рабочая поверхность материала составляла от 50% до 90% контактной поверхности.
ДОПУСТИМЫЙ УПЛОТНИТЕЛЬНЫЙ ЗАЗОР |
|
| Smax (mm) |
t=(D-d)/2 | 50 Bar | 100 Bar | 150 Bar |
t<=5 | 0.40 | 0.20 | 0.10 |
t>5 | 0.45 | 0.25 | 0.15 |
