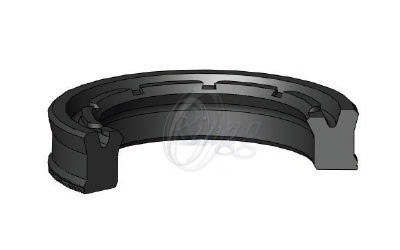

К96 – уплотнение штока одностороннего действия, имеющее специальную геометрическую форму, у которого внутренняя кромка короче наружной.
| МАТЕРИАЛ | | КОД | | NBR | 90 SHORE A | NB9001 |
|
| УСЛОВИЯ ЭКСПЛУАТАЦИИ | | СРЕДА | Минеральные масла (DIN 51524) | HFA И HFB | HFC | | ТЕМПЕРАТУРА | -30°C +105°C | +5°C +60°C | -30°C +60°C | | ДАВЛЕНИЕ | <=150 Bar | <=150 Bar | <=150 Bar | | СКОРОСТЬ | <=0.5 m/sn | <=0.5 m/sn | <=0.5 m/sn |
|
| ШЕРОХОВАТОСТЬ ПОВЕРХНОСТИ | Ra | Rmax |
| Поверхность Скольжения ?d | <=0.4 ?m | <=3.2 ?m |
| Ширина Канавки ?D | <=1.8 ?m | <=10 ?m |
| Глубина Канавки B | <=3 ?m | <=16 ?m |
Примечание: рекомендуется, чтобы рабочая поверхность материала составляла от 50% до 90% контактной поверхности.
| ДОПУСТИМЫЙ УПЛОТНИТЕЛЬНЫЙ ЗАЗОР |
|
| | Smax (mm) |
| t=(D-d)/2 | 50 Bar | 100 Bar | 150 Bar |
| t<=5 | 0.40 | 0.20 | 0.10 |
| t>5 | 0.45 | 0.25 | 0.15 |
