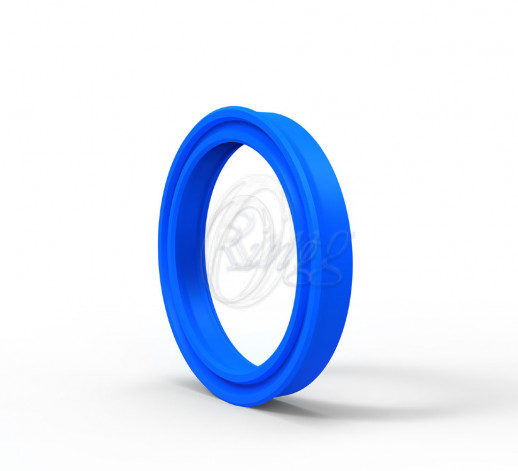

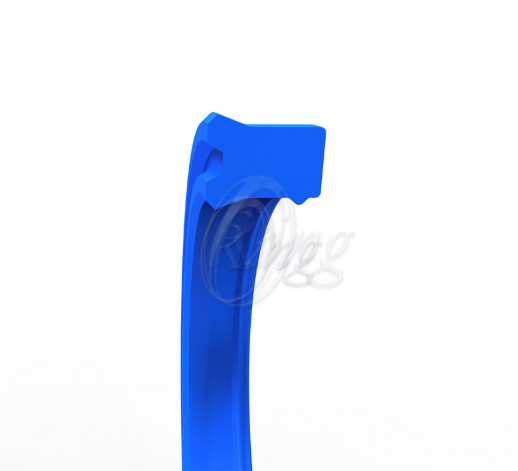

К38 –уплотнение штока одностороннего действия, у которого внутренняя кромка короче наружной, и имеется дополнительная уплотнительная кромка. Это улучшает характеристику утечки, и в то же время, препятствует попаданию загрязнений со стороны грязеъемника.
ПРЕИМУЩЕСТВА ПРОДУКТА
• Превосходный эффект уплотнения с вторичной кромкой
• Низкий уровень осевой высоты корпуса
• Вторичная уплотнительная кромка обеспечивает дополнительную защиту от проникновения частиц грязи
• Простой монтаж в закрытые канавки
• Отличные рабочие характеристики уплотнения даже при низких давлениях
• Широкий диапазон размеров
ПРИМЕНЕНИЕ
Строительная техника, вилочные погрузчики, литьевые машины, сельскохозяйственная техника, мобильная гидравлика, стандартные цилиндры, грузовые платформы и телескопические цилиндры.
|
|
УСЛОВИЯ ЭКСПЛУАТАЦИИ | СРЕДА | Минеральные масла (DIN 51524) | HFA and HFB | HFC | ТЕМПЕРАТУРА | -35°C +110°C | +5°C +50°C | -30°C +40°C | ДАВЛЕНИЕ | <=400 Bar | <=400 Bar | <=400 Bar | СКОРОСТЬ | <=0.5 m/sn | <=0.5 m/sn | <=0.5 m/sn |
|
Примечание: Приведенные выше данные являются максимальными значениями и не могут быть использованы одновременно.
ШЕРОХОВАТОСТЬ ПОВЕРХНОСТИ | Ra | Rmax |
|
|
Поверхность Скольжения ?d | <=0.4 ?m | <=3.2 ?m |
Ширина Канавки ?D | <=1.6 ?m | <=10 ?m |
Глубина Канавки B | <=3.2 ?m | <=16 ?m |
Примечание: рекомендуется, чтобы рабочая поверхность материала составляла от 50% до 90% контактной поверхности.
УСТАНОВКА
Легко монтируется в закрытые канавки в соответствии с минимальными значениями диаметра, которые приведены в таблице ниже. При значениях, превышающих приведенные в таблице, следует использовать открытые канавки или специальные монтажные инструменты. Перед установкой уплотнительный элемент должен быть смазан маслом системы.
МИНИМАЛЬНЫЕ ЗНАЧЕНИЯ ДИАМЕТРА ДЛЯ ЗАКРЫТОГО ТИПА КАНАВОК |
|
(D-d)/2 (mm) | 4 | 5 | 6 | 7.7 | 10 | 12.5 | 15 | dmin (mm) | 25 | 30 | 40 | 50 | 80 | 100 | 105 |
|
ПРИМЕЧАНИЯ
Допустимые значения уплотнительного зазора уплотнения штока K38 приведены в таблице ниже.
ДОПУСТИМЫЙ УПЛОТНИТЕЛЬНЫЙ ЗАЗОР |
|
t=(D-d)/2(mm) | 150 Bar | 250 Bar | 400 Bar |
t<=5 | 0.30 | 0.20 | 0.15 |
t>5 | 0.35 | 0.25 | 0.20
|
Примечание: Максимальное значение уплотнительного зазора, которое возникает на негерметичной стороне уплотнения, имеет существенное значение для функции уплотнения, поэтому, очень важно использовать значение S ниже, чем вышеуказанные числа.
