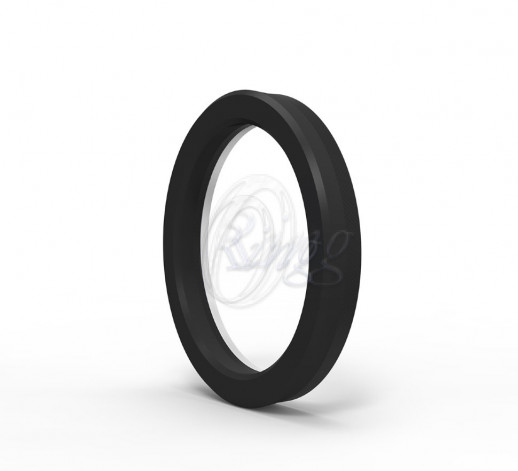

К37 – уплотнение штока одностороннего действия, состоящее из двух частей: уплотнительного элемента из упрочненной хлопковой ткани вулканизованного вместе с резиновым кольцом из нитрильного каучука, и одного опорного кольца из термопластичного материала.
ПРЕИМУЩЕСТВА ПРОДУКТА
• Работает даже на некачественных поверхностях
• Упрочненная основа из хлопковой ткани препятствует экструзивному износу уплотнения
• Хороший эффект уплотнения при низких давлениях
• Улучшенный уплотнительный зазор за счет активного опорного кольца
ПРИМЕНЕНИЕ
Горное оборудование, рынок запчастей, мобильная гидравлика, прессы и стандартные цилиндры.
МАТЕРИАЛ | | КОД | NBR | 80 SHORE A | NB8001 | BEZLI NBR | | FB8001 | POM | | PM9901 |
|
|
УСЛОВИЯ ЭКСПЛУАТАЦИИ | СРЕДА | Минеральные масла (DIN 51524) | HFA ve HFB | HFC | ТЕМПЕРАТУРА | -30°C +105°C | +5°C +60°C | -30°C +60°C | ДАВЛЕНИЕ | <=400 Bar | <=400 Bar | <=400Bar | СКОРОСТЬ | <=0.5 m/sn | <=0.5 m/sn | <=0.5 m/sn |
|
Примечание: Приведенные выше данные являются максимальными значениями и не могут быть использованы одновременно.
ШЕРОХОВАТОСТЬ ПОВЕРХНОСТИ | Ra | Rmax |
|
|
Поверхность Скольжения ?d | <=0.4 ?m | <=3.2 ?m |
Ширина Канавки ?D | <=1.8 ?m | <=6.3 ?m |
Глубина Канавки B | <=3.2 ?m | <=16 ?m |
Примечание: рекомендуется, чтобы рабочая поверхность материала составляла от 50% до 90% контактной поверхности.
УСТАНОВКА
К37 должно монтироваться в открытые канавки. Очень важно, чтобы монтажные инструменты были из мягкого материала и не имели острых краев. Перед установкой все отдельные детали уплотнения должны быть смазаны маслом системы.
ПРИМЕЧАНИЯ
Допустимые значения уплотнительного зазора уплотнения штока К37 приведены в таблице ниже.
ДОПУСТИМЫЙ УПЛОТНИТЕЛЬНЫЙ ЗАЗОР |
|
Примечание: Максимальное значение уплотнительного зазора, которое возникает на негерметичной стороне уплотнения, имеет существенное значение для функции уплотнения, поэтому, очень важно использовать значение S ниже, чем вышеуказанные числа.
