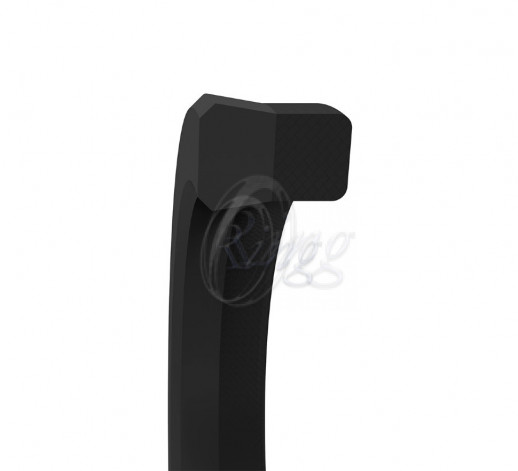

К36 – уплотнение поршня-штока одностороннего действия, которое состоит из уплотнительного элемента из упрочненной хлопковой ткани вулканизованного вместе с резиновым кольцом из нитрильного каучука.
ПРЕИМУЩЕСТВА ПРОДУКТА
• Работает даже на некачественных поверхностях
• Основа из упрочненной хлопковой ткани препятствует экструзивному износу уплотнения
• Используется как для уплотнения штока, так и поршня.
• Обеспечивает хорошее уплотнение при низких давлениях
ПРИМЕНЕНИЕ
Гидравлические цилиндры малой и средней мощности, мобильная гидравлика и прессы
| МАТЕРИАЛ | КОД | ||
| NBR | 80 SHORE A | NB8801 | |
ХЛОПКОВАЯ ТКАНЬ NBR
| ||||
| СРЕДА | Минеральные масла (DIN 51524) | HFA ve HFB | HFC | |
| ТЕМПЕРАТУРА | -30°C +105°C | +5°C +60°C | -30°C +60°C | |
| ДАВЛЕНИЕ | <=250 Bar | <=250 Bar | <=250 Bar | |
| СКОРОСТЬ | <=0.5 m/sn | <=0.5 m/sn | <=0.5 m/sn | |
Примечание: Приведенные выше данные являются максимальными значениями и не могут быть использованы одновременно.
| ШЕРОХОВАТОСТЬ ПОВЕРХНОСТИ | Ra | Rmax |
| Поверхность Скольжения ?D-?d | <=0.4 ?m | <=3.2 ?m |
| Ширина Канавки ?dp - ?Db | <=1.8 ?m | <=6.3 ?m |
| Глубина Канавки B | <=3.2 ?m | <=16 ?m |
Примечание: рекомендуется, чтобы рабочая поверхность материала составляла от 50% до 90% контактной поверхности.
УСТАНОВКА
К36 должно монтироваться в открытые канавки. Очень важно, чтобы монтажные инструменты были из мягкого материала и не имели острых краев. Перед установкой уплотнительный элемент должен быть смазан маслом системы.
ПРИМЕЧАНИЯ
Допустимые значения уплотнительного зазора уплотнения поршня-штока К36 приведены в таблице ниже.
|
| Давление (Bar) | S (mm) |
| 150 | 0.2 |
| 250 | 0.1 |
Примечание: Максимальное значение уплотнительного зазора, которое возникает на негерметичной стороне уплотнения, имеет существенное значение для функции уплотнения, поэтому, очень важно использовать значение S ниже, чем вышеуказанные числа.
Тип профиля | K36 |
Размер (мм) | 20X27X6,5 |
