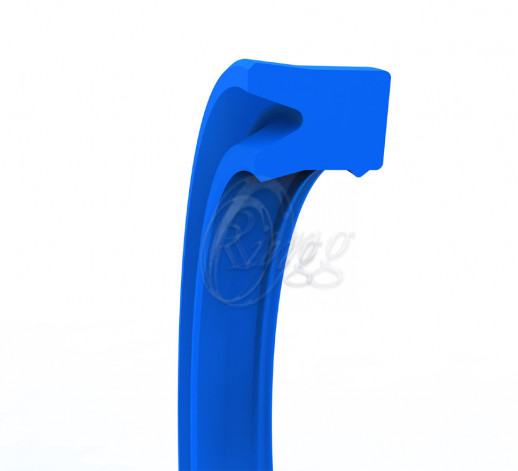

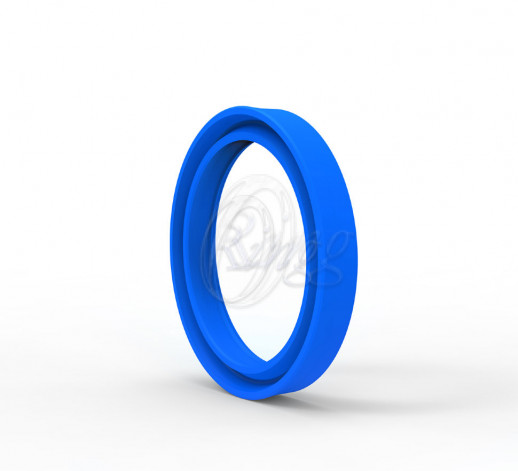

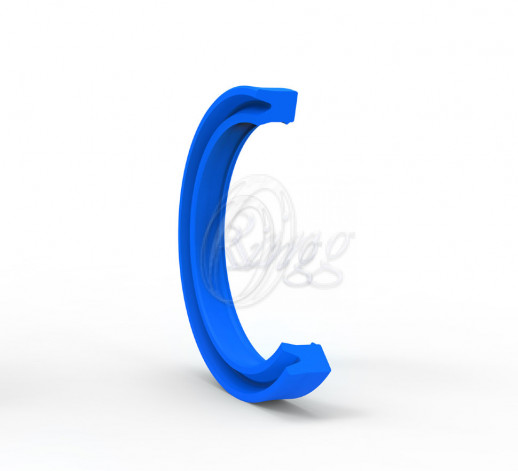

ПРЕИМУЩЕСТВА ПРОДУКТА
• Высокая износостойкость
• Превосходный эффект уплотнения с вторичной кромкой
• Вторичная уплотнительная кромка обеспечивает дополнительную защиту от проникновения частиц грязи
• Широкий диапазон размеров
• Простая конструкция канавки
• Простой монтаж в закрытые канавки
ПРИМЕНЕНИЕ
Строительная техника, вилочные погрузчики, литьевые машины, сельскохозяйственная техника, грузовые платформы и стандартные цилиндры.
|
|
| УСЛОВИЯ ЭКСПЛУАТАЦИИ |
| СРЕДА |
Минеральные масла
(DIN 51524) |
HFA ve HFB |
HFC |
| ТЕМПЕРАТУРА |
-35°C +110°C |
+5°C +50°C |
-30°C +40°C |
| ДАВЛЕНИЕ |
<=400 Bar |
<=400 Bar |
<=400 Bar |
| СКОРОСТЬ |
<=0.5 m/sn |
<=0.5 m/sn |
<=0.5 m/sn |
|
Примечание: Приведенные выше данные являются максимальными значениями и не могут быть использованы одновременно.
| ШЕРОХОВАТОСТЬ ПОВЕРХНОСТИ |
Ra |
Rmax |
|
|
| Поверхность Скольжения ?d |
<=0.4 ?m |
<=3 ?m |
| Ширина Канавки ?D |
<=1.6 ?m |
<=10 ?m |
| Глубина Канавки B |
<=3.2 ?m |
<=16 ?m |
Примечание: рекомендуется, чтобы рабочая поверхность материала составляла от 50% до 90% контактной поверхности.
УСТАНОВКА
Легко монтируется в закрытые канавки в соответствии с минимальными значениями диаметра, которые приведены в таблице ниже. При значениях, превышающих приведенные в таблице, следует использовать открытые канавки или специальные монтажные инструменты. Очень важно, чтобы монтажные инструменты были из мягкого материала и не имели острых краев. Перед установкой уплотнительный элемент должен быть смазан маслом системы.
| МИНИМАЛЬНЫЕ ЗНАЧЕНИЯ ДИАМЕТРА ДЛЯ ЗАКРЫТОГО ТИПА КАНАВОК |
|
| (D-d)/2 (mm) |
4 |
5 |
6 |
7.7 |
10 |
12.5 |
15 |
| dmin (mm) |
25 |
30 |
40 |
50 |
80 |
100 |
105 |
|
ПРИМЕЧАНИЯ
Допустимые значения уплотнительного зазора уплотнения штока K33 приведены в таблице ниже.
| ДОПУСТИМЫЙ УПЛОТНИТЕЛЬНЫЙ ЗАЗОР |
|
| t=(D-d)/2 (mm) |
150 Bar |
250 Bar |
400 Bar |
| t<=5 |
0.30 |
0.20 |
0.15 |
| t>5 |
0.35 |
0.25 |
0.20 |
Примечание: Максимальное значение уплотнительного зазора, которое возникает на негерметичной стороне уплотнения, имеет существенное значение для функции уплотнения, поэтому, очень важно использовать значение S ниже, чем вышеуказанные числа.
