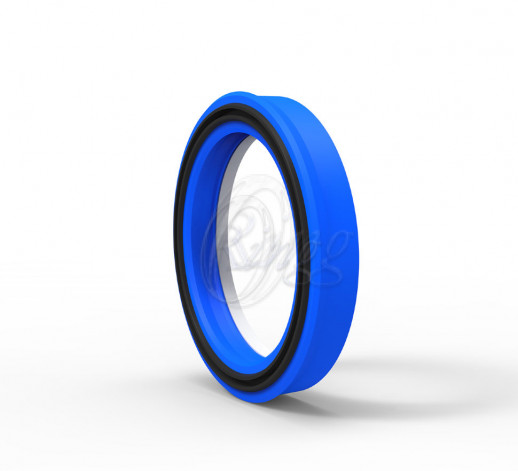

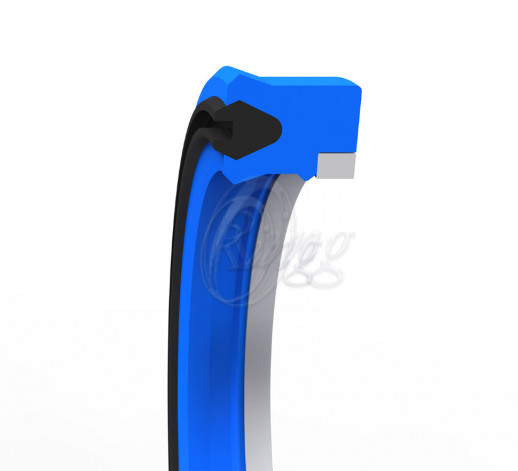

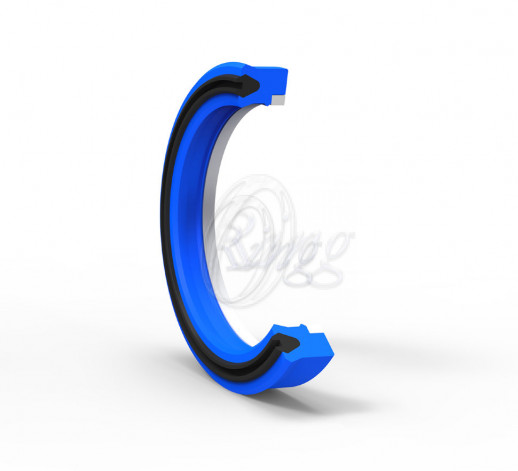

К31 - комплект уплотнений одностороннего действия, состоящий из трех частей: основного эластичного уплотнительного элемента с дополнительной уплотнительной кромкой, специального профильного эластичного резинового кольца из нитрильного каучука, установленного в основной уплотнительный элемент, и опорного кольца из термопластичного материала.
ПРЕИМУЩЕСТВА ПРОДУКТА
• Работает при высоком давлении
• Превосходный эффект уплотнения при низких давлениях
• Простой монтаж в закрытые канавки
• Превосходный эффект уплотнения с вторичной кромкой
• Вторичная уплотнительная кромка обеспечивает дополнительную защиту от проникновения частиц грязи
• Высокая износостойкость
• Улучшенный уплотнительный зазор за счет активного опорного кольца
ПРИМЕНЕНИЕ
Горное оборудование, чёрная металлургия, литьевые машины, ножницы для резки лома, судовая гидравлика, краны и мобильная гидравлика.
| ||||||||||||||||
| ||||||||||||||||
| ||||||||||||||||
| ||||||||||||||||
Примечание: Приведенные выше данные являются максимальными значениями и не могут быть использованы одновременно.
| ШЕРОХОВАТОСТЬ ПОВЕРХНОСТИ | Ra | Rmax |
| Поверхность Скольжения ?d | <=0.4 ?m | <=3.2 ?m |
| Ширина Канавки ?D | <=1.6 ?m | <=10 ?m |
| Глубина Канавки B | <=3.2 ?m | <=16 ?m |
Примечание: рекомендуется, чтобы рабочая поверхность материала составляла от 50% до 90% контактной поверхности.
УСТАНОВКА
Легко монтируется в закрытые канавки в соответствии с минимальными значениями диаметра, которые приведены в таблице ниже. При значениях, превышающих приведенные в таблице, следует использовать открытые канавки или специальные монтажные инструменты. Очень важно, чтобы монтажные инструменты были из мягкого материала и не имели острых краев. Перед установкой уплотнение штока должно быть смазано маслом системы.
| МИНИМАЛЬНЫЕ ЗНАЧЕНИЯ ДИАМЕТРА ДЛЯ ЗАКРЫТОГО ТИПА КАНАВОК | ||||
| (D-d)/2(mm) | <=7.5 | 10 | 12.5 | 15 |
| d min (mm) | 50 | 80 | 100 | 105 |
ПРИМЕЧАНИЯ
К31 может благополучно использоваться во всех типах цилиндров, благодаря отличной адаптации к изменениям давления.
| ДОПУСТИМЫЙ УПЛОТНИТЕЛЬНЫЙ ЗАЗОР | |
| ДАВЛЕНИЕ (Bar) | Smax (mm) |
| 150 | 1.0 |
| 250 | 0.8 |
| 400 | 0.6 |
| 630 | 0.4 |
Примечание: Максимальное значение уплотнительного зазора, которое возникает на негерметичной стороне уплотнения, имеет существенное значение для функции уплотнения, поэтому, очень важно использовать значение S ниже, чем вышеуказанные числа.
Тип профиля | K31 |
Размер (мм) | 85X97X8,6 |
Материал | PU/NBR/POM |
