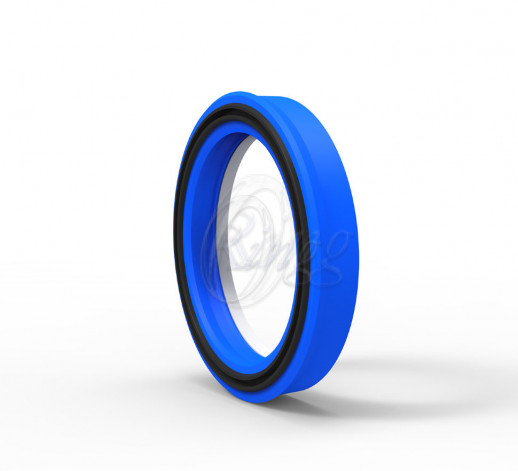

K31-050/3

К31 - комплект уплотнений одностороннего действия, состоящий из трех частей: основного эластичного уплотнительного элемента с дополнительной уплотнительной кромкой, специального профильного эластичного резинового кольца из нитрильного каучука, установленного в основной уплотнительный элемент, и опорного кольца из термопластичного материала.

ПРЕИМУЩЕСТВА ПРОДУКТА
• Работает при высоком давлении
• Превосходный эффект уплотнения при низких давлениях
• Простой монтаж в закрытые канавки
• Превосходный эффект уплотнения с вторичной кромкой
• Вторичная уплотнительная кромка обеспечивает дополнительную защиту от проникновения частиц грязи
• Высокая износостойкость
• Улучшенный уплотнительный зазор за счет активного опорного кольца

ПРИМЕНЕНИЕ
Горное оборудование, чёрная металлургия, литьевые машины, ножницы для резки лома, судовая гидравлика, краны и мобильная гидравлика.

МАТЕРИАЛ КОД

NBR 70 SHORE A NB7001 PU 92 SHORE A PT 9401 POM PM 9901

УСЛОВИЯ ЭКСПЛУАТАЦИИ

СРЕДА Минеральные масла (DIN 51524) HFA and HFB HFC ТЕМПЕРАТУРА -30°C +100°C +5°C +50°C -30°C +40°C ДАВЛЕНИЕ <=630 Bar <=630 Bar <=630Bar СКОРОСТЬ <=0.5 m/sn <=0.5 m/sn <=0.5 m/sn

Примечание: Приведенные выше данные являются максимальными значениями и не могут быть использованы одновременно.

ШЕРОХОВАТОСТЬ ПОВЕРХНОСТИ	Ra	Rmax
Поверхность Скольжения ?d	<=0.4 ?m	<=3.2 ?m
Ширина Канавки ?D	<=1.6 ?m	<=10 ?m
Глубина Канавки B	<=3.2 ?m	<=16 ?m

Примечание: рекомендуется, чтобы рабочая поверхность материала составляла от 50% до 90% контактной поверхности.

УСТАНОВКА
Легко монтируется в закрытые канавки в соответствии с минимальными значениями диаметра, которые приведены в таблице ниже. При значениях, превышающих приведенные в таблице, следует использовать открытые канавки или специальные монтажные инструменты. Очень важно, чтобы монтажные инструменты были из мягкого материала и не имели острых краев. Перед установкой уплотнение штока должно быть смазано маслом системы.

МИНИМАЛЬНЫЕ ЗНАЧЕНИЯ ДИАМЕТРА ДЛЯ ЗАКРЫТОГО ТИПА КАНАВОК
(D-d)/2(mm)	<=7.5	10	12.5	15
d min (mm)	50	80	100	105

ПРИМЕЧАНИЯ
К31 может благополучно использоваться во всех типах цилиндров, благодаря отличной адаптации к изменениям давления.

ДОПУСТИМЫЙ УПЛОТНИТЕЛЬНЫЙ ЗАЗОР
ДАВЛЕНИЕ (Bar)	Smax (mm)
150	1.0
250	0.8
400	0.6
630	0.4

Примечание: Максимальное значение уплотнительного зазора, которое возникает на негерметичной стороне уплотнения, имеет существенное значение для функции уплотнения, поэтому, очень важно использовать значение S ниже, чем вышеуказанные числа.
