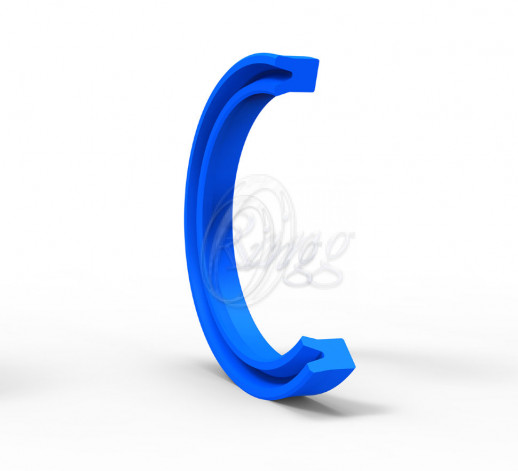

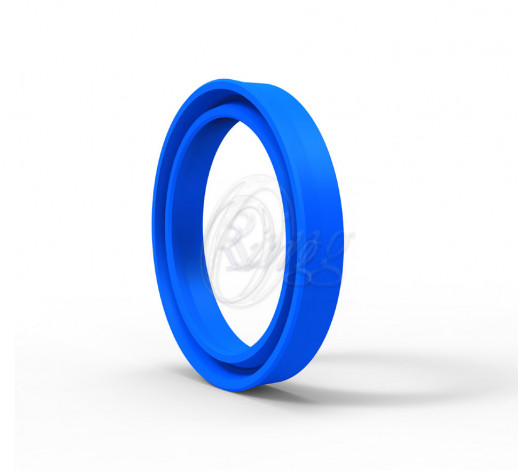

К22 – уплотнение штока одностороннего действия, у которого внутренняя кромка короче наружной.
ПРЕИМУЩЕСТВА ПРОДУКТА
• Превосходный статический и динамический уплотняющий эффект
• Широкий диапазон размеров
• Простой монтаж в закрытые канавки
• Экономически выгодное уплотнение
ПРИМЕНЕНИЕ
Строительная техника, вилочные погрузчики, литьевые машины, сельскохозяйственная техника, грузовые платформы и стандартные цилиндры.
| | NBR | 90 SHORE A | NB9001 | | PU | 92 SHORE A | PU9201 |
|
|
| NBR |
| СРЕДА | Минеральные масла
(DIN 51524) | HFA and HFB | HFC |
| ТЕМПЕРАТУРА | -30°C +105°C | +5°C +60°C | -30°C +60°C |
| ДАВЛЕНИЕ | <=150 Bar | <=150 Bar | <=150 Bar |
| СКОРОСТЬ | <=0.5 m/sn | <=0.5 m/sn | <=0.5 m/sn |
| PU |
| СРЕДА | Минеральные масла
(DIN 51524) | HFA and HFB | HFC |
| ТЕМПЕРАТУРА | -30°C +100°C | +5°C +50°C | -30°C +40°C |
| ДАВЛЕНИЕ | <=400 Bar | <=400 Bar | <=400 Bar |
| СКОРОСТЬ | <=0.5 m/sn | <=0.5 m/sn | <=0.5 m/sn |
| Примечание: Приведенные выше данные являются максимальными значениями и не могут быть использованы одновременно. |
|
| ШЕРОХОВАТОСТЬ ПОВЕРХНОСТИ | Ra | Rmax |
|
| Поверхность Скольжения ?d | <=0.4 ?m | <=3.2 ?m |
| Ширина Канавки ?D | <=1.6 ?m | <=10 ?m |
| Глубина Канавки B | <=3.2 ?m | <=16 ?m |
| Примечание: рекомендуется, чтобы рабочая поверхность материала составляла от 50% до 90% контактной поверхности |
УСТАНОВКА
Легко монтируется в закрытые канавки в соответствии с минимальными значениями диаметра, которые приведены в таблице ниже. При значениях, превышающих приведенные в таблице, следует использовать открытые канавки или специальные монтажные инструменты. Очень важно, чтобы монтажные инструменты были из мягкого материала и не имели острых краев. Перед установкой уплотнение штока должно быть смазано маслом системы.
| МИНИМАЛЬНЫЕ ЗНАЧЕНИЯ ДИАМЕТРА ДЛЯ ЗАКРЫТОГО ТИПА КАНАВОК |
|
| (D-d)/2 (mm) | 4 | 5 | 6 | 7.7 | 10 | 12.5 | 15 | | dmin (mm) | 25 | 30 | 40 | 50 | 80 | 100 | 105 |
|
ПРИМЕЧАНИЯ
Для применения в специальных условиях, требующих высоких температур, K22 может быть произведено из материала FKM.
| ДОПУСТИМЫЙ УПЛОТНИТЕЛЬНЫЙ ЗАЗОР |
| t=(D-d)/2(mm) | 50 Bar | 100 Bar | 150 Bar |
| t<=5 | 0.40 | 0.20 | 0.10 |
| t>5 | 0.45 | 0.25 | 0.15 |
| t=(D-d)/2(mm) | 150 Bar | 250 Bar | 400 Bar |
| t<=5 | 0.30 | 0.20 | 0.15 |
| t>5 | 0.35 | 0.25 | 0.20
|
Примечание: Максимальное значение уплотнительного зазора, которое возникает на негерметичной стороне уплотнения, имеет существенное значение для функции уплотнения, поэтому очень важно использовать значение S ниже, чем вышеуказанные числа.
