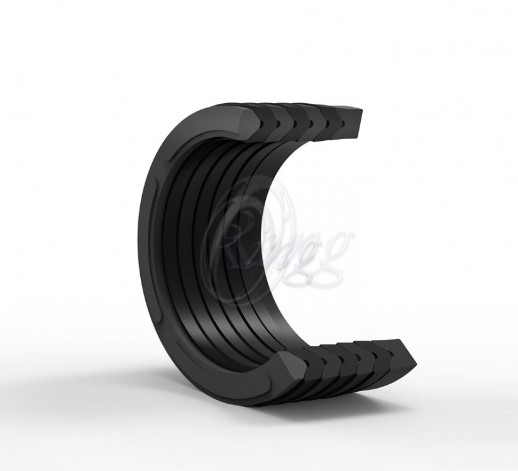

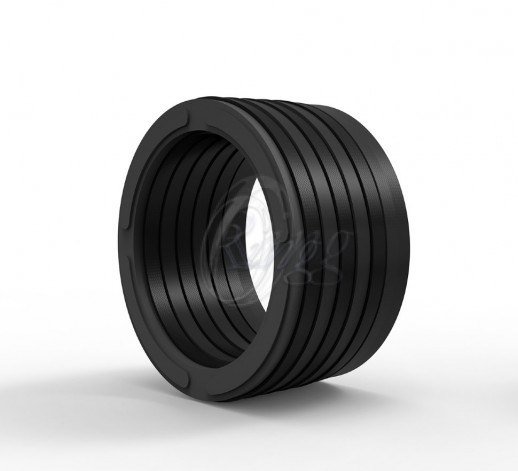

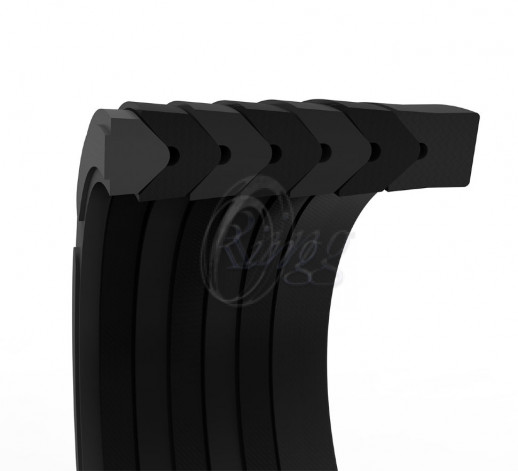

К01 – комплект уплотнений одностороннего действия, состоящий из семи частей: одного опорного кольца из упрочненной хлопковой ткани, одного нажимного кольца из термопластичного материала, трех промежуточных колец из упрочненной хлопковой ткани, и двух эластичных промежуточных колец из нитрильного каучука.
ПРЕИМУЩЕСТВА ПРОДУКТА
• Регулируемая высота корпуса уплотнения, для использования в открытых канавках.
• Работает даже на некачественных поверхностях
• Прочное уплотнение
• Простота монтажа и демонтажа
• Длительный срок службы
• Благодаря регулируемому монтажу, может работать непрерывно до технического обслуживания системы
• Отличные рабочие характеристики уплотнения, как при высоких, так и при низких давлениях
ПРИМЕНЕНИЕ
Главным образом используется при тяжелых режимах эксплуатации, таких как черная металлургия, горное оборудование, судовая гидравлика, ножницы для резки лома и в специальных цилиндрах, где реальные условия тяжело предвидеть.
| ||||||||||||||||||||||||
| ||||||||||||||||||||||||
|
| Поверхность Скольжения ?d | <=0.4 ?m | <=3.2 ?m |
| Ширина Канавки ?D | <=1.6 ?m | <=6.3 ?m |
| Глубина Канавки B | <=3.2 ?m | <=16 ?m |
| Примечание: рекомендуется, чтобы рабочая поверхность материала составляла от 50% до 90% контактной поверхности. | ||
| УСТАНОВКА Для обеспечения регулируемого монтажа, посадочное место должно иметь возможность регулирования на 7,5% от высоты уплотнения. Если есть необходимость использования в неразъемных корпусах, некоторые детали уплотнения нужно обрезать под углом 45° и расположить в шахматном порядке под углом 75° при монтаже. При сильном сжатии, гибкость комплекта уплотнений может значительно снизиться. Это может привести к чрезмерной силе трения, сильному износу и вибрациям при низких давлениях. Очень важно, чтобы монтажные инструменты были из мягкого материала и не имели острых краев. Перед установкой все отдельные детали уплотнения должны быть смазаны маслом системы. | ||
ПРИМЕЧАНИЯ Для применения в специальных условиях, требующих высоких температур, наш комплект уплотнений изготавливается по следующей схеме расположения: нажимное и промежуточные кольца из упрочненной хлопковой ткани с FKM и опорное кольцо из специальной смеси материала PTFE. Допустимое значение S уплотнительного зазора не должно превышать 0,15 мм. Для диаметров отверстия свыше 200 мм, все промежуточные кольца изготавливаются из упрочненной хлопковой ткани с добавлением материала NBR. В зависимости от устройства, могут использоваться дополнительные промежуточные кольца. |
Тип профиля | K01 |
Размер (мм) | 22X34X22,5 |
