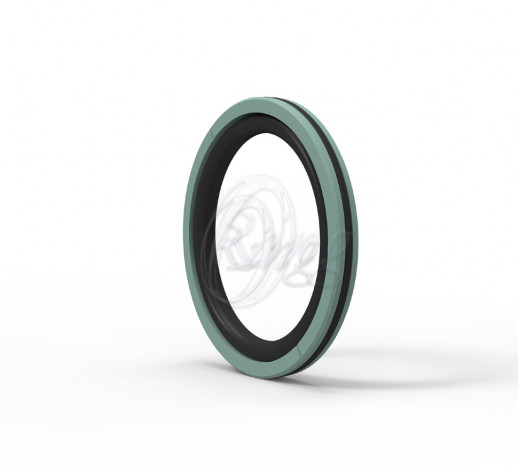

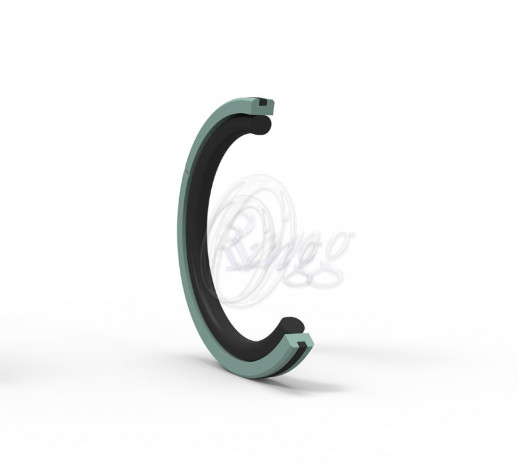

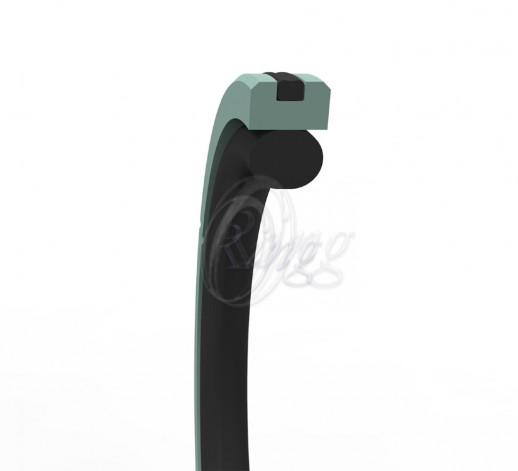

К753 – комплект уплотнений двустороннего действия, состоящий из трех частей: одного профильного кольца из специальной смеси материала PTFE, одного уплотнительного кольца в качестве основного уплотнительного элемента и кольцевого уплотнения в качестве усилительного элемента.
ПРЕИМУЩЕСТВА ПРОДУКТА
• Широкий диапазон температур и химических веществ в зависимости от материала кольцевого уплотнения и уплотнительного кольца
• Низкий коэффициент трения, скольжение без рывков
• Высокая степень уплотнения при применении в средах, требующих разделения
• Низкий коэффициент газопроницаемости
• Минимальный статический и динамический коэффициент трения при минимальной потере энергии и рабочей температуре
• Простая конструкция канавки
ПРИМЕНЕНИЕ
Аккумуляторы, сверхмощные цилиндры, прессы и станки.
| ||||||||||||||||||||
| ||||||||||||||||||||
Примечание: Приведенные выше данные являются максимальными значениями и не могут быть использованы одновременно.
| ШЕРОХОВАТОСТЬ ПОВЕРХНОСТИ | Ra | Rmax |
| Поверхность Скольжения ?D | <=0.2 ?m | <=2.0 ?m |
| Ширина Канавки ?d | <=1.6 ?m | <=6.3 ?m |
| Глубина Канавки B | <=3.2 ?m | <=15 ?m |
Примечание: рекомендуется, чтобы рабочая поверхность материала составляла от 50% до 90% контактной поверхности.
УСТАНОВКА
Рекомендуется использовать специальные монтажные инструменты при монтаже в неразъемный поршень (см. раздел «Гидравлические уплотнительные элементы Общие сведения об установке»). Очень важно, чтобы монтажные инструменты были из мягкого материала и не имели острых краев. Перед установкой уплотнительный элемент должен быть смазан маслом системы.
ПРИМЕЧАНИЯ
Рекомендуется использовать с двумя направляющими кольцами на поршне в цилиндрах с длинным ходом, и с одним направляющим кольцом в цилиндрах с коротким ходом и при низких радиальных нагрузках. Для применения в специальных условиях, требующих высоких температур или стойкости к химическим веществам, уплотнение поршня производится из смеси специальных материалов - PTFE и FKM. Допустимые значения уплотнительного зазора уплотнения поршня K753 приведены в таблице ниже.
|
| B (mm) | Smax (mm) | ||
| 150 Bar | 250 Bar | 400 Bar | |
| 0.25 | 0.15 | 0.10 | 4.2 |
| 6.3 | 0.30 | 0.20 | 0.15 |
| 8.1 | 0.30 | 0.20 | 0.15 |
| 9.5 | 0.50 | 0.25 | 0.20 |
Примечание: Максимальное значение уплотнительного зазора, которое возникает на негерметичной стороне уплотнения, имеет существенное значение для функции уплотнения, поэтому, очень важно использовать значение S ниже, чем вышеуказанные числа.
Размер (мм) | 35X24X4,2 |
Тип профиля | K753 |
Материал | PTFE/NBR |
