K40-040 PU

Описание
Характеристики
Отзывы 0
Доставка
Оплата

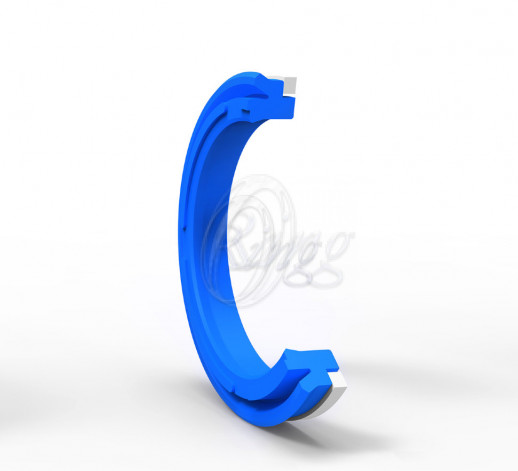

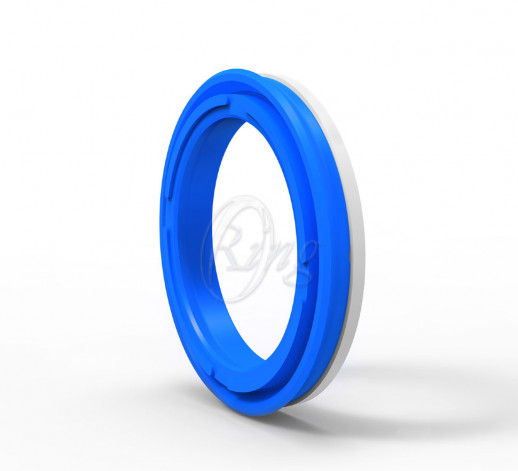

К40 - уплотнение поршня одностороннего действия, состоящее из двух частей: ассиметричного профиля с канавками, уменьшающими давление, и опорного кольца из термопластичного материала.

ПРЕИМУЩЕСТВА ПРОДУКТА
• Превосходный статический и динамический уплотняющий эффект
• Улучшенный уплотнительный зазор за счет активного опорного кольца
• Разгрузочные канавки компенсируют динамическое давление
• Простой монтаж в закрытые канавки
• Простая конструкция канавки
• Высокая износостойкость

ПРИМЕНЕНИЕ
Сверхмощные цилиндры, ножницы для резки лома и гидроцилиндры.

МАТЕРИАЛ		КОД
PU	92 SHORE A	PU^₉₄₀₁
POM		PM^₉₉₀₁

УСЛОВИЯ ЭКСПЛУАТАЦИИ

СРЕДА

Минеральные масла (DIN 51524)

HFA and HFB

HFC

ТЕМПЕРАТУРА

-30°C +100°C

+5°C +50°C

-30°C +40°C

ДАВЛЕНИЕ

<=400 Bar

СКОРОСТЬ

<=0.5 m/sn

Примечание: Приведенные выше данные являются максимальными значениями и не могут быть использованы одновременно.

ШЕРОХОВАТОСТЬ ПОВЕРХНОСТИ

Rmax

Поверхность Скольжения ?D

<=0.4 ?m

<=3.2 ?m

Ширина Канавки ?d

<=1.6 ?m

<=10 ?m

Глубина Канавки B

<=3.2 ?m

<=16 ?m

Примечание: рекомендуется, чтобы рабочая поверхность материала составляла от 50% до 90% контактной поверхности.

УСТАНОВКА
Легко монтируется в неразъёмный поршень. Очень важно, чтобы монтажные инструменты были из мягкого материала и не имели острых краев. Перед установкой все отдельные детали уплотнения должны быть смазаны маслом системы.

ПРИМЕЧАНИЯ
Допустимые значения уплотнительного зазора уплотнения поршня К40 приведены в таблице ниже.

ДОПУСТИМЫЙ УПЛОТНИТЕЛЬНЫЙ ЗАЗОР

Давление (Bar)	Smax (mm)
100	1.0
150	0.8
250	0.7
400	0.6

Примечание: Максимальное значение уплотнительного зазора, которое возникает на негерметичной стороне уплотнения, имеет существенное значение для функции уплотнения, поэтому, очень важно использовать значение S ниже, чем вышеуказанные числа.

Размер (мм)	40X25X11
Тип профиля	K40
Материал	PU/POM

Категории:

Уплотнение поршня Гидравлика
