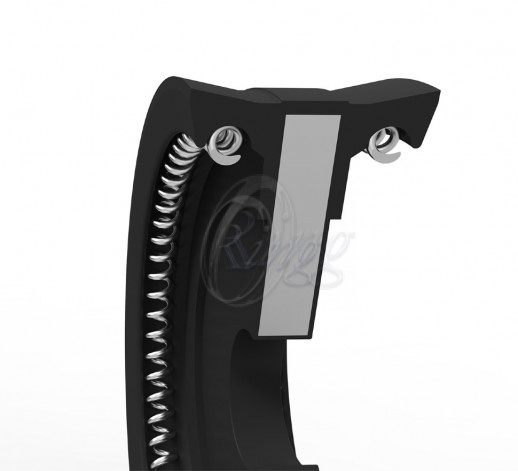

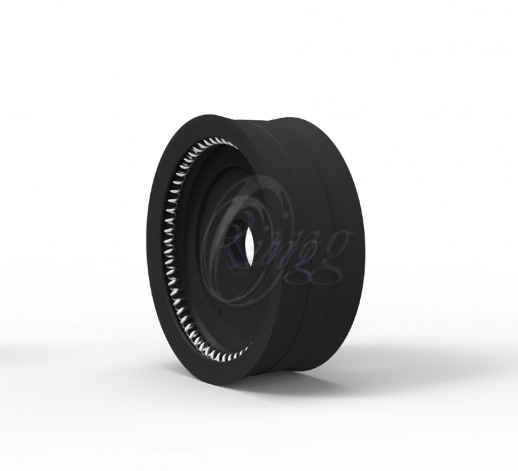

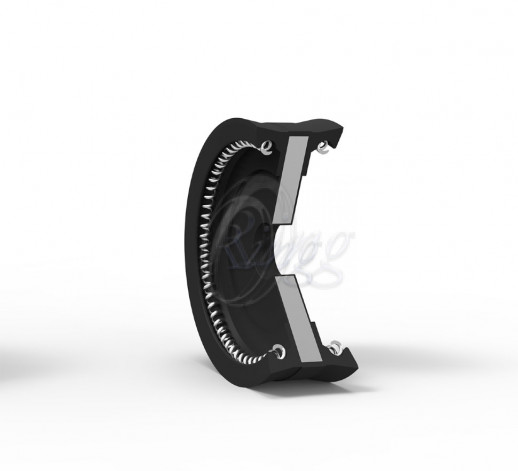

K26 – уплотнение цельного поршня двустороннего действия, которое состоит из стальной пластины, вулканизированной с эластичным нитрильным каучуком c помощью специальной технологии производства. Для увеличения предварительного натяга уплотнительных кромок, в них с обратной стороны установлены пружины.
ПРЕИМУЩЕСТВА ПРОДУКТА
• Отличные рабочие характеристики уплотнения при низких давлениях благодаря пружине на уплотнительных кромках
• Длительный срок службы
• Готовое для монтажа в цельный поршень
• Также используется в пневматических системах
ПРИМЕНЕНИЕ
Гидравлические цилиндры низкого давления с коротким ходом и специальные пневматические цилиндры.
| МАТЕРИАЛ | КОД | ||
| NBR | 90 SHORE A | NB9001 | |
| СТАЛЬ | ST 37 | FE9901 | |
| CN9901 | ||
|
Примечание: Приведенные выше данные являются максимальными значениями и не могут быть использованы одновременно.
| ШЕРОХОВАТОСТЬ ПОВЕРХНОСТИ | Ra | Rmax |
| Поверхность Скольжения ?D | <=0.2 ?m | <=2.0 ?m |
| Примечание: рекомендуется, чтобы рабочая поверхность материала составляла от 50% до 90% контактной поверхности. | ||
УСТАНОВКА
К26 устанавливается на поршневом штоке с прокладочными шайбами и фиксируется крепежом. Гайка должна быть зафиксирована от раскручивания. Поверхность скольжения и диаметр цилиндра должны быть смазаны маслом, которое при установке не должно вступать в реакцию с уплотнительным элементом. Чтобы избежать повреждения кромок, нужно принять особые меры предосторожности.
ПРИМЕЧАНИЯ
Для применения в специальных условиях, требующих высоких температур, K26 может быть произведено из материала FKM.
Размер (мм) | 45X10X25 |
Тип профиля | K26 |
Материал | NBR 90 |
