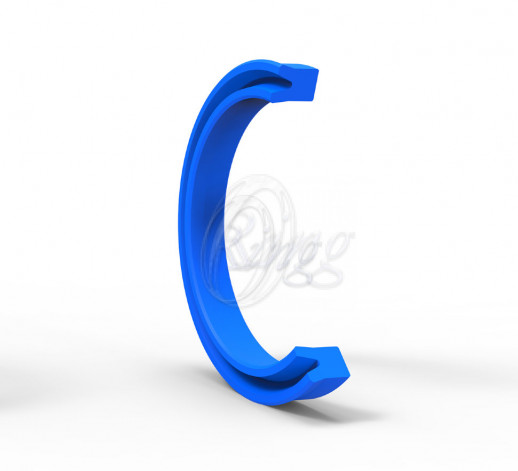

ПРЕИМУЩЕСТВА ПРОДУКТА
• Превосходный статический и динамический уплотняющий эффект
• Широкий диапазон размеров
• Простой монтаж в закрытые канавки
• Простая конструкция канавки
• Экономически выгодное уплотнение
ПРИМЕНЕНИЕ
Строительная техника, вилочные погрузчики, литьевые машины, сельскохозяйственная техника, грузовые платформы и стандартные цилиндры.
МАТЕРИАЛ | | КОД |
NBR | 90 SHORE A | NB9001 |
PU | 92 SHORE A | PU9201 |
УСЛОВИЯ ЭКСПЛУАТАЦИИ |
NBR | СРЕДА | Минеральные масла (DIN 51524) | HFA and HFB | HFC | ТЕМПЕРАТУРА | -30°C +105°C | +5°C +60°C | -30°C +60°C | ДАВЛЕНИЕ | <=150 Bar | <=150 Bar | <=150 Bar | СКОРОСТЬ | <=0.5 m/sn | <=0.5 m/sn | <=0.5 m/sn | PU | СРЕДА | Минеральные масла (DIN 51524) | HFA and HFB | HFC | ТЕМПЕРАТУРА | -30°C +100°C | +5°C +50°C | -30°C +40°C | ДАВЛЕНИЕ | <=400 Bar | <=400 Bar | <=400 Bar | СКОРОСТЬ | <=0.5 m/sn | <=0.5 m/sn | <=0.5 m/sn |
|
Примечание: Приведенные выше данные являются максимальными значениями и не могут быть использованы одновременно.
ШЕРОХОВАТОСТЬ ПОВЕРХНОСТИ | Ra | Rmax |
|
Поверхность Скольжения ?D | <=0.4 ?m | <=3.2 ?m |
Ширина Канавки ?d | <=1.6 ?m | <=10 ?m |
Глубина Канавки B | <=3.2 ?m | <=16 ?m |
Примечание: рекомендуется, чтобы рабочая поверхность материала составляла от 50% до 90% контактной поверхности.
УСТАНОВКА
Легко монтируется в закрытые канавки в соответствии с минимальными значениями диаметра, которые приведены в таблице ниже. При значениях, превышающих приведенные в таблице, следует использовать открытые канавки или специальные монтажные инструменты. Очень важно, чтобы монтажные инструменты были из мягкого материала и не имели острых краев. Перед установкой уплотнительный элемент должен быть смазан маслом системы.
МИНИМАЛЬНЫЕ ЗНАЧЕНИЯ ДИАМЕТРА ДЛЯ ЗАКРЫТОГО ТИПА КАНАВОК |
(D-d)/2 (mm) | 4 | 6 | 6 | 7.7 | 10 | 12.5 | 15 | Dmin | 25 | 30 | 40 | 60 | 80 | 100 | 105 |
|
ПРИМЕЧАНИЯ
Для применения в специальных условиях, требующих высоких температур, K23 может быть произведено из материала FKM. Допустимые значения уплотнительного зазора уплотнения поршня K23 приведены в таблице ниже.
ДОПУСТИМЫЙ УПЛОТНИТЕЛЬНЫЙ ЗАЗОР |
t=(D-d)/2(mm) | 50 Bar | 100 Bar | 150 Bar |
t<=5 | 0.40 | 0.20 | 0.10 |
t>5 | 0.45 | 0.25 | 0.15 |
t=(D-d)/2(mm) | 150 Bar | 250 Bar | 400 Bar |
t<=5 | 0.30 | 0.20 | 0.15 |
t>5 | 0.35 | 0.25 | 0.20 |
Примечание: Максимальное значение уплотнительного зазора, которое возникает на негерметичной стороне уплотнения, имеет существенное значение для функции уплотнения, поэтому, очень важно использовать значение S ниже, чем вышеуказанные числа.
