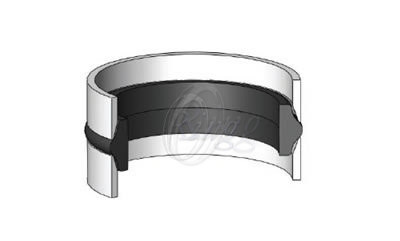

К20 – компактное уплотнение двустороннего действия, состоящее из трех частей: одного эластичного уплотнительного элемента из нитрильного каучука и двух специальных профильных направляющих колец из термопластика.
ПРЕИМУЩЕСТВА ПРОДУКТА
•Простая конструкция канавки, возможность использования в неразъёмном поршне
•Простая моментальная установка
•Экономически выгодное уплотнение и направляющие
•Возможность применения в профилях малых размеров
ПРИМЕНЕНИЕ
Сельскохозяйственная техника и маломощные цилиндры.
| ||||||||||||||||||||
| ||||||||||||||||||||
Примечание: Приведенные выше данные являются максимальными значениями и не могут быть использованы одновременно.
| ШЕРОХОВАТОСТЬ ПОВЕРХНОСТИ | Ra | Rmax |
| Поверхность Скольжения | <=0.4 ?m | <=4.0 ?m |
| Ширина Канавки | <=1.6 ?m | <=10 ?m |
| Глубина Канавки | <=3.2 ?m | <=16 ?m |
Примечание: рекомендуется, чтобы рабочая поверхность материала составляла от 50% до 90% контактной поверхности.
УСТАНОВКА
Легко монтируется в неразъёмный поршень, так как направляющие кольца изготовлены в разъёмном виде. Очень важно, чтобы монтажные инструменты были из мягкого материала и не имели острых краев. Перед установкой уплотнительные элементы должны быть смазаны маслом системы.
ПРИМЕЧАНИЯ
Для применения в специальных условиях, требующих высоких температур, уплотнение поршня производится из FKM и специальной смеси материала PTFE.
Размер (мм) | 32X22X11 |
Тип профиля | K20 |
