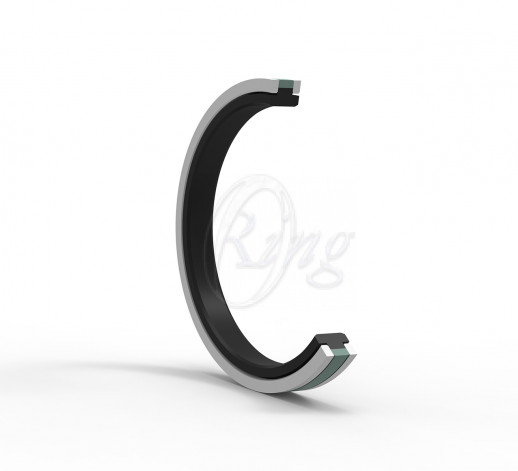

K19 050-036

К19 - компактное уплотнение двустороннего действия для тяжелых режимов эксплуатации, состоящее из четырех частей: одного профильного кольца из бронзы и PTFE, одного эластичного предварительного уплотнительного элемента из нитрильного каучука и двух опорных колец из термопластичного материала.

ПРЕИМУЩЕСТВА ПРОДУКТА
• Высокая скорость скольжения
• Низкий коэффициент трения, скольжение без рывков
• Простая конструкция канавки
• Длительный срок службы
• Отличные рабочие характеристики уплотнения даже при максимальном давлении
• Высокое сопротивление абразивному износу
• Возможен увеличенный зазор

ПРИМЕНЕНИЕ
Горное оборудование, строительная техника и землеройные машины.

Примечание: Приведенные выше данные являются максимальными значениями и не могут быть использованы одновременно.

Примечание: рекомендуется, чтобы рабочая поверхность материала составляла от 50% до 90% контактной поверхности.

УСТАНОВКА
Прежде всего, в неразъемный поршень монтируется эластичное кольцо, затем монтируется специальная смесь из PTFE с помощью специального монтажного инструмента (см. раздел «Гидравлические уплотнительные элементы Общие сведения об установке»), и в конце – разрезные направляющие кольца. Нужные монтажные канавки на поршне и отверстие цилиндра необходимо очистить от заусенцев и закруглить. Очень важно, чтобы монтажные инструменты были из мягкого материала и не имели острых краев. Перед установкой уплотнительный элемент должен быть смазан маслом системы.

ПРИМЕЧАНИЯ
Для применения в специальных условиях, требующих высоких температур, уплотнение поршня производится из предварительного компонента из FKM, опорных колец из беспримесного PTFE и профильного кольца из специальной смеси PTFE. Благодаря своей конструкции, К19 может благополучно использоваться при ударном давлении, достигающем 600 бар. Допустимые значения уплотнительного зазора уплотнения поршня для тяжелых режимов эксплуатации К19 поданы в таблице ниже.
