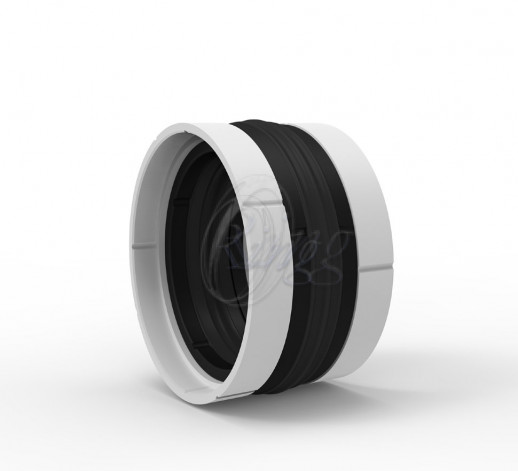

К18– компактное уплотнение двустороннего действия, состоящее из пяти частей: одного эластичного уплотнительного элемента из нитрильного каучука, двух опорных колец из сложного полиэфирного эластомера по обе стороны, для предотвращения экструзии в уплотнительный зазор, и двух специальных профильных направляющих колец, изготовленных из термопластичного материала, для амортизации поперечной силы.
ПРЕИМУЩЕСТВА ПРОДУКТА
• Превосходные характеристики уплотнения
• Экономически выгодное уплотнение и направляющие
• Простая конструкция канавки, возможность использования в неразъёмном поршне
• Длительный срок службы
• Простая моментальная установка
ПРИМЕНЕНИЕ
Строительная техника, вилочные погрузчики, литьевые машины, сельскохозяйственная техника, краны, и стандартные цилиндры
|
| NBR | 80 SHORE A | NB8001 | | TPE | | TP7301 | | POM | | PM9901 |
|
|
| СРЕДА | Минеральные масла
(DIN 51524) | HFA and HFB | HFC | | ТЕМПЕРАТУРА | -30°C +105°C | +5°C +60°C | -30°C +60°C | | ДАВЛЕНИЕ | <=400 Bar | <=400 Bar | <=400 Bar | | СКОРОСТЬ | <=0.5 m/sn | <=0.5 m/sn | <=0.5 m/sn | | Примечание: Приведенные выше данные являются максимальными значениями и не могут быть использованы одновременно. |
|
|
| ШЕРОХОВАТОСТЬ ПОВЕРХНОСТИ | Ra | Rmax |
|
|
| Поверхность Скольжения ?D | <=0.4 ?m | <=4.0 ?m |
| Ширина Канавки ?d | <=1.6 ?m | <=6.3 ?m |
| Глубина Канавки B | <=3.2 ?m | <=16 ?m |
Примечание: рекомендуется, чтобы рабочая поверхность материала составляла от 50% до 90% контактной поверхности.
УСТАНОВКА
Легко монтируется в неразъёмный поршень, так как опорные и направляющие кольца изготовлены в разъёмном виде. Очень важно, чтобы монтажные инструменты были из мягкого материала и не имели острых краев. Перед установкой уплотнительный элемент должен быть смазан маслом системы.
ПРИМЕЧАНИЯ
Для применения в специальных условиях, требующих высоких температур, уплотнение поршня производится из материалов FKM и PTFE.
