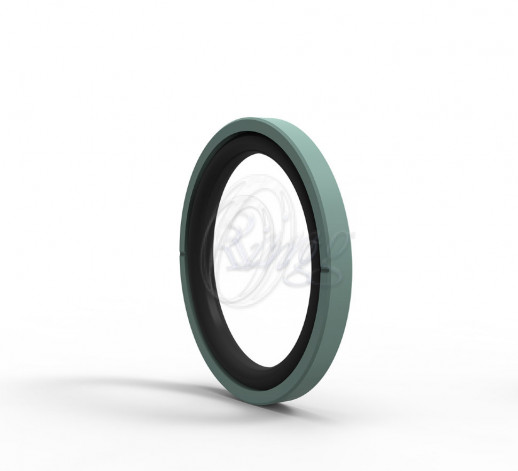

К17 – уплотнение поршня двустороннего действия, состоящее из двух частей: одного профильного кольца из специальной смеси материала PTFE и кольцевого уплотнения в качестве усилительного элемента.
ПРЕИМУЩЕСТВА ПРОДУКТА
• Низкий коэффициент трения, скольжение без рывков
• Простая конструкция канавки
• Длительный срок службы
• Высокая скорость скольжения
• Широкий диапазон температур и химических веществ в зависимости от материала кольцевого уплотнения
• Минимальный статический и динамический коэффициент трения при минимальной потере энергии и рабочей температуре
• Широкий диапазон размеров
ПРИМЕНЕНИЕ
Литьевые машины, вилочные погрузчики, грузовые платформы, краны, сельскохозяйственная техника и клапаны для гидравлических и пневматических систем.
| ||||||||||||||||||||
| ||||||||||||||||||||
Примечание: Приведенные выше данные являются максимальными значениями и не могут быть использованы одновременно.
| ШЕРОХОВАТОСТЬ ПОВЕРХНОСТИ | Ra | Rmax |
| Поверхность Скольжения ?D | <=0.2 ?m | <=2.0 ?m |
| Ширина Канавки ?d | <=1.6 ?m | <=6.3 ?m |
| Глубина Канавки B | <=3.2 ?m | <=15 ?m |
Примечание: рекомендуется, чтобы рабочая поверхность материала составляла от 50% до 90% контактной поверхности.
УСТАНОВКА
Мы рекомендуем использовать специальные монтажные инструменты (см. раздел «Гидравлические уплотнительные элементы Общие сведения об установке») и использовать открытую конструкцию канавки для размеров, c диаметром менее 40 мм. Очень важно, чтобы монтажные инструменты были из мягкого материала и не имели острых краев. Перед установкой уплотнительный элемент должен быть смазан маслом системы.
ПРИМЕЧАНИЯ
Рекомендуется использовать с двумя направляющими кольцами на поршне в цилиндрах с длинным ходом, и с одним направляющим кольцом в цилиндрах с коротким ходом и при низких радиальных нагрузках. Для применения в специальных условиях, требующих высоких температур или стойкости к химическим веществам, уплотнение поршня производится из смеси специальных материалов - PTFE и FKM. Допустимые значения уплотнительного зазора уплотнения поршня K17 приведены в таблице ниже.
| ДОПУСТИМЫЙ УПЛОТНИТЕЛЬНЫЙ ЗАЗОР | |||
| B (mm) | Smax (mm) | ||
| x | 150 Bar | 250 Bar | 400 Bar |
| 2.2 | 0.25 | 0.20 | 0.15 |
| 3.2 | 0.4 | 0.25 | 0.15 |
| 4.2 | 0.4 | 0.25 | 0.20 |
| 6.3 | 0.5 | 0.30 | 0.20 |
| 8.1 | 0.6 | 0.35 | 0.25 |
| 9.5 | 0.7 | 0.50 | 0.30 |
Примечание: Максимальное значение уплотнительного зазора, которое возникает на негерметичной стороне уплотнения, имеет существенное значение для функции уплотнения, поэтому, очень важно использовать значение S ниже, чем вышеуказанные числа.
Размер (мм) | 60X44,5X6,3 |
Тип профиля | K17 |
Материал | PTFE/NBR |
