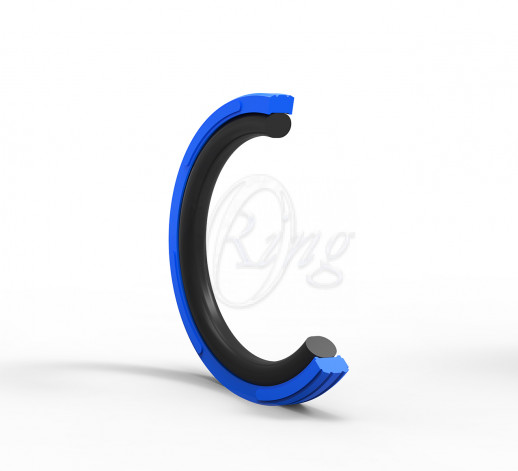

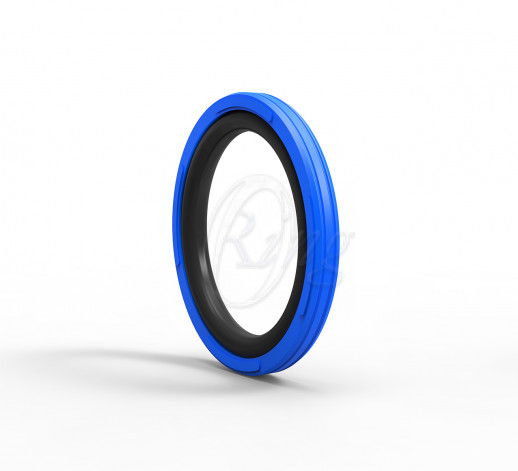

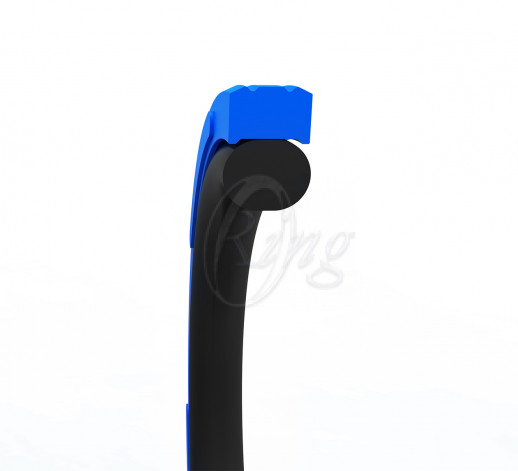

К15 – комплект уплотнений двустороннего действия, состоящий из двух частей: специально сконструированного полиуретанового уплотнительного кольца и резинового кольца в качестве усилительного элемента.
ПРЕИМУЩЕСТВА ПРОДУКТА
• Высокий статический и динамический уплотняющий эффект
• Низкий уровень осевой высоты корпуса
• Простая конструкция канавки, возможность использования в неразъёмном поршне
• Высокая износоустойчивость.
ПРИМЕНЕНИЕ
Промышленное оборудование с лёгким и средним режимами работы, литьевые машины, краны и грузовые платформы.
| ||||||||||||||||||||
| ||||||||||||||||||||
| ||||||||||||||||||||
Примечание: Приведенные выше данные являются максимальными значениями и не могут быть использованы одновременно.
| ШЕРОХОВАТОСТЬ ПОВЕРХНОСТИ | Ra | Rmax | |||
| Поверхность Скольжения ?D | <=0.4 ?m | <=3.2 ?m | |||
| Ширина Канавки ?d | <=1.6 ?m | <=6.3 ?m | |||
| Глубина Канавки B | <=3.2 ?m | <=16 ?m | |||
| |||||
УСТАНОВКА
Легко монтируется в неразъёмный поршень. Очень важно, чтобы монтажные инструменты были из мягкого материала и не имели острых краев. Перед установкой уплотнительный элемент должен быть смазан маслом системы.
ПРИМЕЧАНИЯ
Рекомендуется использовать с двумя направляющими кольцами на поршне в цилиндрах с длинным ходом, и с одним направляющим кольцом в цилиндрах с коротким ходом и при низких радиальных нагрузках. Допустимые значения уплотнительного зазора уплотнения поршня K15 приведены в таблице ниже.
| ДОПУСТИМЫЙ УПЛОТНИТЕЛЬНЫЙ ЗАЗОР | |
| B (mm) | Smax (mm) |
| 3.2 | 0.25 |
| 4.2 | 0.25 |
| 6.3 | 0.3 |
| 8.1 | 0.3 |
Примечание: Максимальное значение уплотнительного зазора, которое возникает на негерметичной стороне уплотнения, имеет существенное значение для функции уплотнения, поэтому, очень важно использовать значение S ниже, чем вышеуказанные числа.
Размер (мм) | 15X7,5X3,2 |
Тип профиля | K15 |
Материал | PU |
